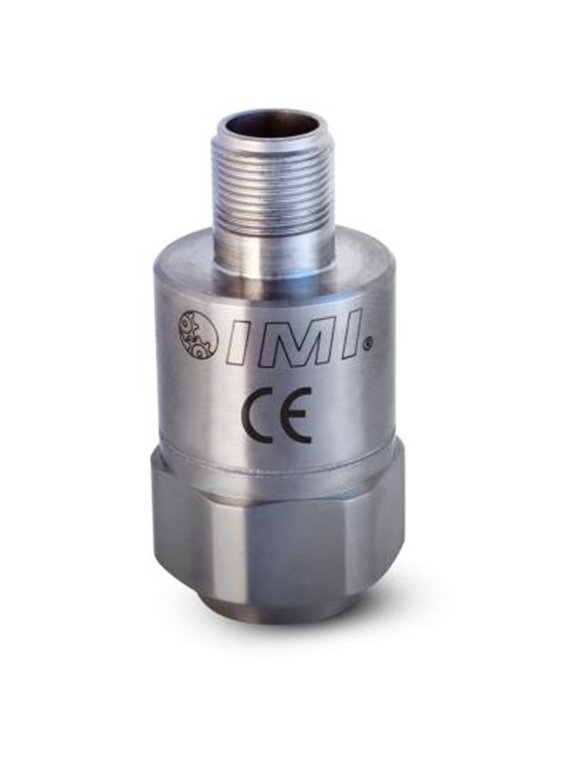

PCB-(M)649A01
| Grunddaten | |||
| Ausgangsbereich | 4 … 20 mA | ||
| Drehzahl der Maschine | 150 … 4.800 U/min | 2,5 … 80 Hz | |
| Sampling-Zeit | 0,2 … 6,4 s | [2] | |
| Erster Grenzwert für Stoßimpulse | 2 … 50 g | [2] | |
| Zweiter Grenzwert für Stoßimpulse | 2 … 50 g | [2] | |
| Gewichtung von Stoßimpulsen (für beide Schwellen einzeln einstellbar) | 0,1 … 20 mA | [2] | |
| Ausgangsbereich für reines Vibrationssignal (ohne Stoßimpulse) | 4 … 4 mA bis 4 … 20 mA | [2] | |
| Einsatzbedingungen | |||
| Temperaturbereich | -40 … 212 °F | -40 … 100 °C | |
| Temperaturbereich (Lagerung) | -40 … 257 °F | -40 … 125 °C | |
| Technische Eigenschaften | |||
| Versorgungsspannung | 15 … 30 VDC | ||
| Elektrische Isolierung | >100.000.000 Ω | ||
| Physische Eigenschaften | |||
| Größe - Sechskant | 1,25 in | 32 mm | |
| Größe - Höhe | 2,60 in | 66 mm | |
| Masse | 7 oz | 198 Gramm | |
| Montagegewinde | 1/4"-28 UNF | ||
| Montagedrehmoment | 3 … 5 ft-lb | 4 … 7 Nm | |
| Sensorelement | Piezoelektrischer Vibrationssensor | ||
| Gehäusematerial | Edelstahl | ||
| Abdichtung | Hermetisch dicht verschweißt | ||
| Elektrischer Anschluss | MIL-C-5015 | ||
| Anschlussposition | Oben | ||
| Anschlussbelegung (Pin A) | Ausgangssignal 4 … 20 mA positiv | ||
| Anschlussbelegung (Pin B) | Ausgangssignal 4 … 20 mA negativ | ||
| Belastungsgrenze (Schock) | 5.000 gpk | 49.050 m/s²pk | |
| Hinweise | |||
| [1] | Details: siehe PCB Declaration of Conformance PS039 und PS053 | ||
| [2] | Konfigurierbar | ||
| Mitgeliefertes Zubehör | |||
| 081A41 | Montagebolzen 1/4"-28 | -1 | |
| (EX) Mit ATEX-Zulassung | |||
| (M) Metrische Montage | |||
| Mitgeliefertes Zubehör | |||
| M081A61 | Metrischer Montagebolzen mit M6-Gewinde | -1 |
PCB-(M)649A01
