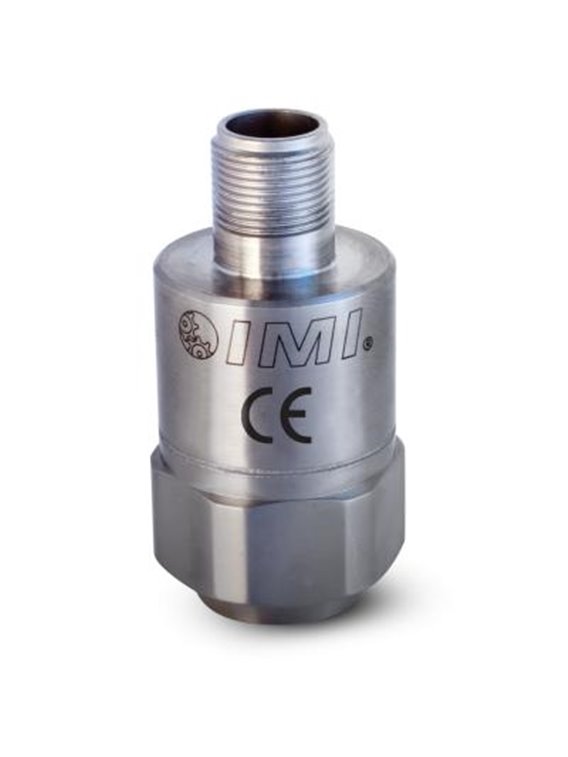

PCB- (M) 649A01
| Donnee de base | |||
| Zone de sortie | 4… 20 mA | ||
| Vitesse de la machine | 150 ... 4 800 tr/min | 2,5 ... 80 Hz | |
| Temps d'échantillonnage | 0,2 ... 6,4 s | [2] | |
| Première valeur limite pour les impulsions de choc | 250g | [2] | |
| Deuxième valeur limite pour les impulsions de choc | 250g | [2] | |
| Pondération des impulsions de choc (réglable individuellement pour les deux seuils) | 0,1… 20 mA | [2] | |
| Zone de sortie pour signal de vibration pur (sans impulsions de choc) | 4… 4 mA à 4… 20 mA | [2] | |
| Conditions d'utilisation | |||
| Écart de température | -40 ... 212 °F | -40 ... 100°C | |
| Plage de température (stockage) | -40 ... 257 °F | -40… 125 °C | |
| Caractéristiques techniques | |||
| Tension d'alimentation | 15 ... 30 VCC | ||
| Isolation électrique | > 100 000 000 Ω | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 1,25 po | 32 mm | |
| Taille - hauteur | 2,60 po | 66 millimètres | |
| Dimensions | 7 onces | 198 grammes | |
| Filetage de montage | 1/4 "-28 UNF | ||
| Couple de montage | 3… 5 pi-lb | 4… 7 Nm | |
| Élément capteur | Capteur de vibration piézoélectrique | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | MIL-C-5015 | ||
| Emplacement de connexion | Au dessus | ||
| Affectation des bornes (broche A) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (broche B) | Signal de sortie 4… 20 mA négatif | ||
| Limite de charge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Conseils | |||
| [1] | Détails : voirDéclaration de conformité PCB PS039etPS053 | ||
| [2] | Configurable | ||
| fourniture incluse | |||
| 081A41 | Boulon de montage 1/4 "-28 | -1 | |
| (EX) Avec agrément ATEX | |||
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A61 | Boulon de montage métrique avec filetage M6 | -1 |
PCB-(M)649A01
