PCB-(M)641B60
    zoom_out_map

      PCB-(M)641B60

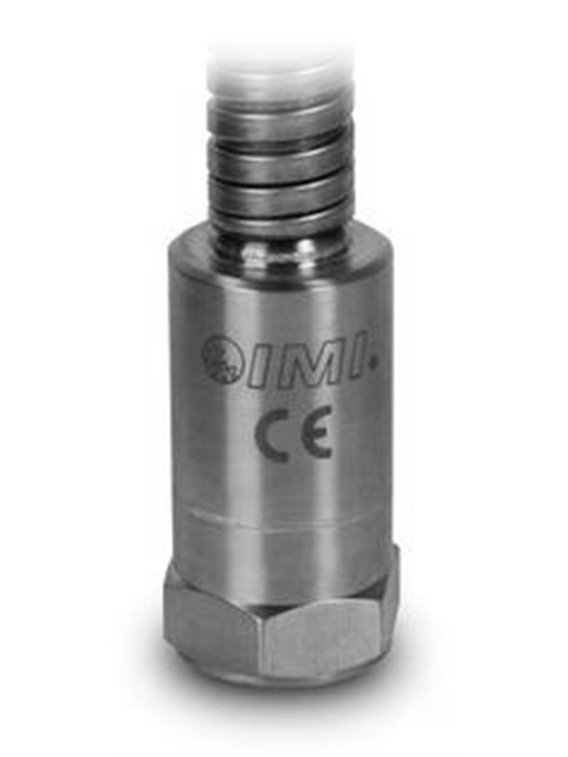

    • Vibrationstransmitter mit Stromausgang entsprechend
      dem Effektivwert der Schwinggeschwindigkeit,
    • Messbereich 0 … 12,7 mm/s RMS,
    • Ausgangsbereich 4 … 20 mA,
    • Frequenzbereich 10 … 1.000 Hz,
    • Integriertes armiertes Anschlusskabel, Länge 3 Meter,
      endend auf abgeschnittenes Ende
    • "
      Grunddaten
      Messbereich0,0 … 0,5 in/sRMS0,0 … 12,7 mm/sRMS[1]
      Ausgangsbereich4 … 20 mA
      Frequenzbereich (±10 %)600 … 60.000 cpm10 … 1.000 Hz[2][3]
      Breitbandauflösung0,005 in/sRMS0,13 mm/spk[4]
      Linearitätsfehler±1 %
      Einsatzbedingungen
      Temperaturbereich-40 … 185 °F-40 … 85 °C
      Technische Eigenschaften
      Versorgungsspannung12 … 30 VDC
      Einschwingzeit (auf Bereich innerhalb ±2% des Endwerts)<15 s
      Elektrische Isolierung (Gehäuse)>100.000.000 Ω
      Physische Eigenschaften
      Größe - Sechskant1,0 in25,4 mm
      Größe - Höhe4,2 in107 mm
      Masse (ohne Kabel)4,7 oz131 Gramm
      Montagegewinde1/4"-28 UNFKeine metrische Entsprechung
      Montagedrehmoment3 … 5 ft-lb4 … 7 Nm
      SensorelementKeramik
      Geometrie des SensorelementsScherprinzip
      GehäusematerialEdelstahl
      AbdichtungHermetisch dicht verschweißt
      Elektrischer AnschlussIntegriertes armiertes Kabel
      KabelabgangOben
      Anschlussbelegung (rote Ader)Ausgangssignal 4 … 20 mA positiv
      Anschlussbelegung (blaue Ader)Ausgangssignal 4 … 20 mA negativ
      Kabellänge10 ft3,0 m
      KabeltypPolyurethan[5]
      Hinweise
      [1]Umrechnungsfaktor 1 in/sec = 0,0254 m/sec.
      [2]Bei Frequenzen unter 5 Hz schwankt das Ausgangssignal.
      [3]1Hz = 60 cpm ("Cycles Per Minute": Umdrehungen pro Minute).
      [4]Typischerweise
      [5]Zweileiterkabel mit Edelstahlarmierung
      [6]Details: siehe PCB Declaration of Conformance PS039
      Mitgeliefertes Zubehör
      081A40Montagebolzen mit 1/4"-28-Gewinde-1
      ICS-4Frequenzgang für uniaxialen Aufnehmer von 0 cpm (0 Hz) bis zur oberen 10%-Frequenz für Vibrationstransmitter-1
      (RV) Rohsignal-Ausgang - 100 mV/g (±20%)
      Elektrischer AnschlussIntegriertes armiertes Kabel
      Anschlussbelegung (rote Ader)Ausgangssignal 4 … 20 mA positiv
      Anschlussbelegung (schwarze Ader)Ausgangssignal 4 … 20 mA negativ
      Anschlussbelegung (weiße Ader)Rohsignal positiv
      Anschlussbelegung (grüne Ader)Rohsignal negativ
      (M) Metrische Montage
      Mitgeliefertes Zubehör
      M081A61Metrischer Montagebolzen mit M6-Gewinde-1
      PCB-(M)641B60

      Besondere Bestellnummern

      Download

      641B60_Zeichnung.PDF

      Technische Zeichnung

      Download (41.73k)

      641B60_manual.PDF

      Bedienungsanleitung

      Download (804.96k)

      641B60_Spezifikationen.PDF

      Technisches Datenblatt

      Download (150.49k)
