SoundCam Ultra 3
Ultraschall-Kamera: Intuitive Echtzeit-Ortung von Schall- und Ultraschallquellen.
176 Mikrofone: Maximale Sensitivität und herausragende Bilddynamik (200 kHz).
Multi-Sensorik: Simultanes Live-Bild aus Akustik, Optik und Thermografie.
Spezialmodi: Sofortige Erkennung von Druckluftleckagen und Teilentladungen.

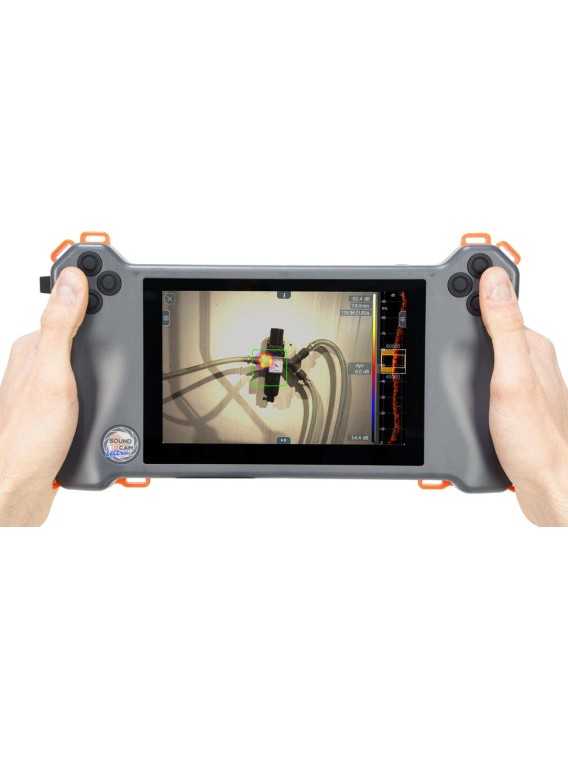

Einfache Bedienung: Sonnenlichttaugliches 7"-Touchdisplay, direkt einsatzbereit.
Schnelle Reports: Automatisierte PDF-Berichte via PC-Software in drei Schritten.

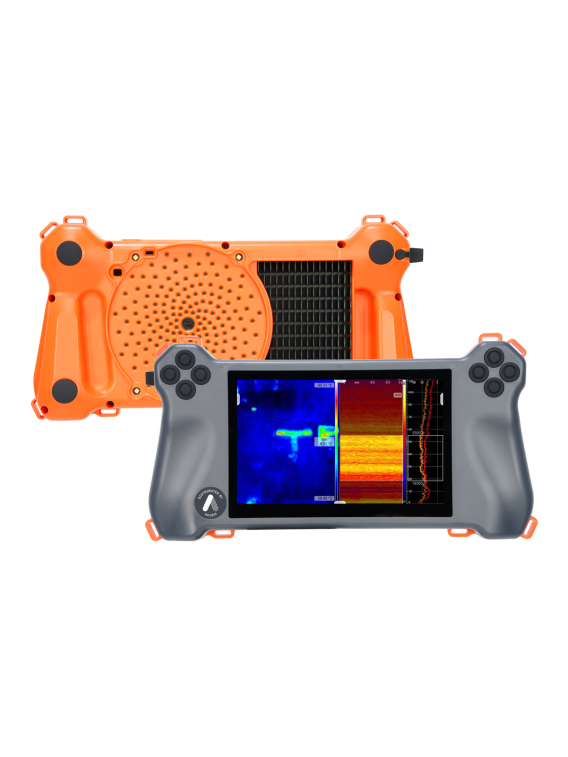

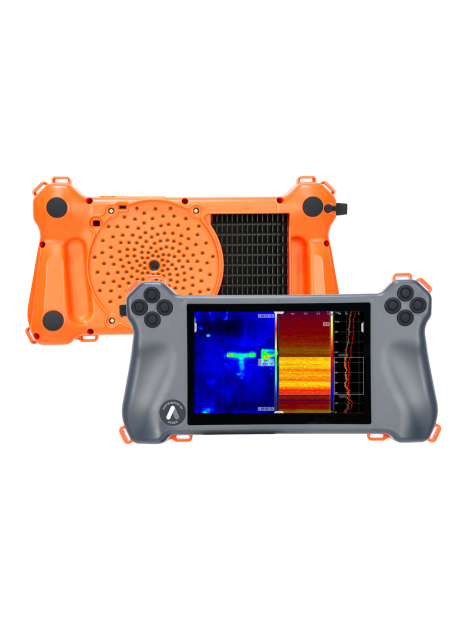

SOUNDCAM ULTRA 3 – Schall und Ultraschall präzise visualisieren
Die nächste Generation der industriellen Fehlersuche: Leistungsstark, intuitiv und extrem vielseitig.
Mit der SoundCam Ultra 3 wird die Lokalisierung von akustischen Anomalien so einfach wie das Aufnehmen eines Thermografie-Bildes. Als hocheffiziente All-in-One-Lösung macht sie selbst für das menschliche Ohr unhörbare Frequenzen im Handumdrehen auf dem sonnenlichttauglichen 7-Zoll-Touchdisplay sichtbar. Dank der Kombination aus High-End-Akustik, optischem Bild und integrierter Wärmebildkamera erhalten Instandhalter und Ingenieure eine lückenlose Informationsbasis in Echtzeit.

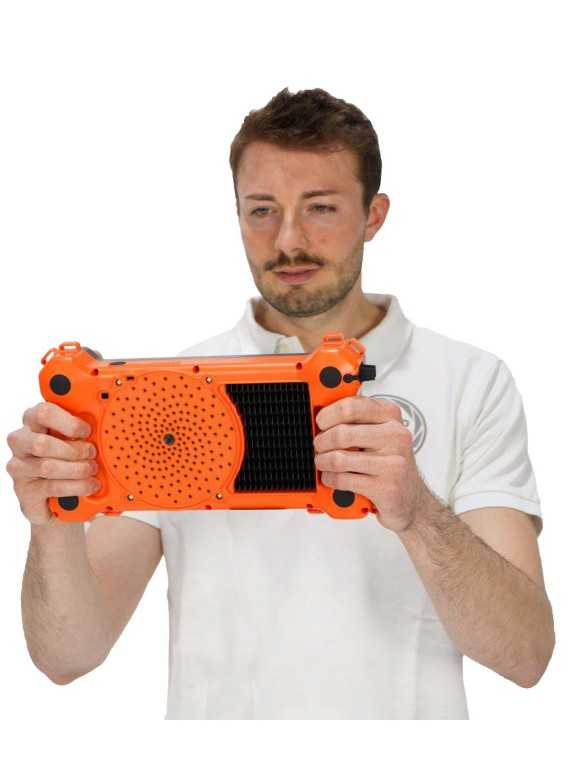

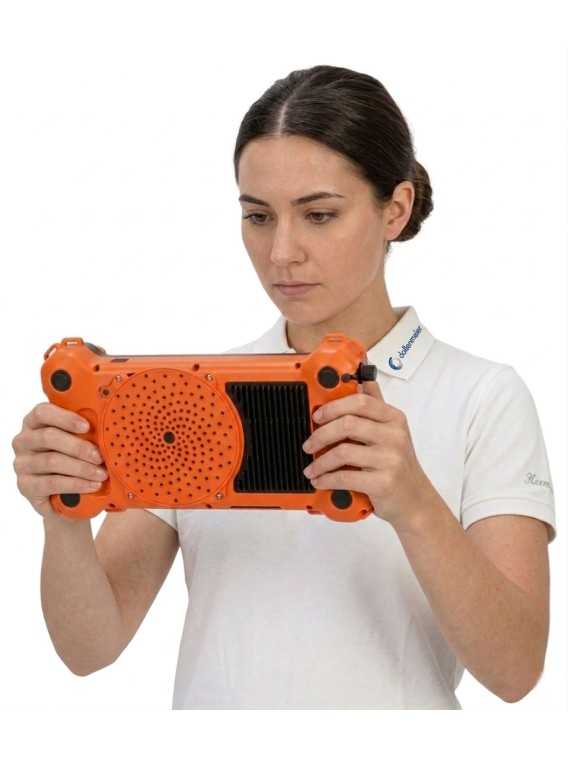

Drei Sensoren in einem ergonomischen Handgerät
Maximale Informationsdichte bei minimalem Aufwand: Die SoundCam Ultra 3 überlagert das akustische Live-Bild (100 fps) simultan mit einer hochauflösenden optischen Kamera (Global Shutter) und einem langwelligen Infrarot-Mikrobolometer. So detektieren Sie mechanische Probleme, thermische Überhitzungen und akustische Leckagen in einem einzigen, effizienten Durchgang. Vier integrierte LEDs sorgen auch bei schlechten Lichtverhältnissen für ein gestochen scharfes Realbild.

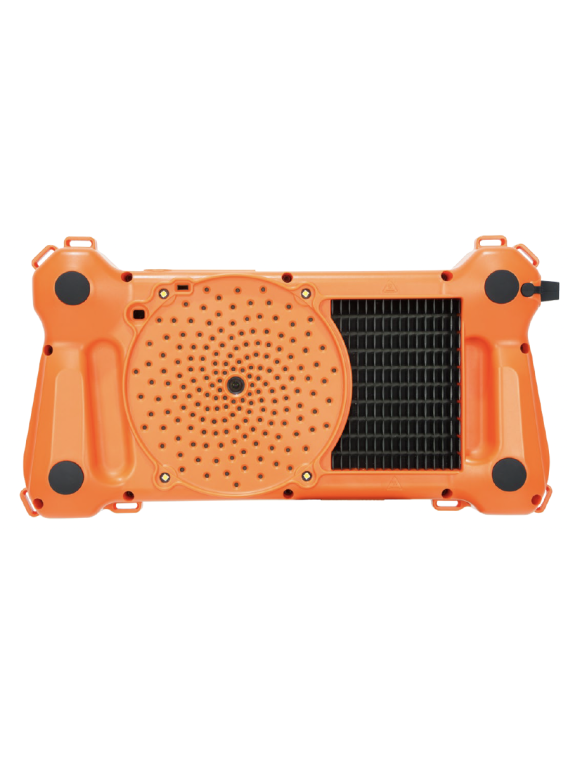

Ultimative Sensitivität durch 176 Mikrofone
Wo das Vorgängermodell an physikalische Grenzen stiess, setzt die Ultra 3 neue Massstäbe. Das optimierte Mikrofonarray-Design mit einer Abtastrate von 200 kHz und 24-Bit-Auflösung erhöht die Sensitivität und den Dynamikbereich drastisch. Selbst extrem schwache Schall- und Ultraschallquellen werden in direkter Nachbarschaft zu lauten Umgebungsgeräuschen trennscharf und ohne störendes Bildrauschen lokalisiert.
Spezialmodi und automatisierte Audit-Berichte

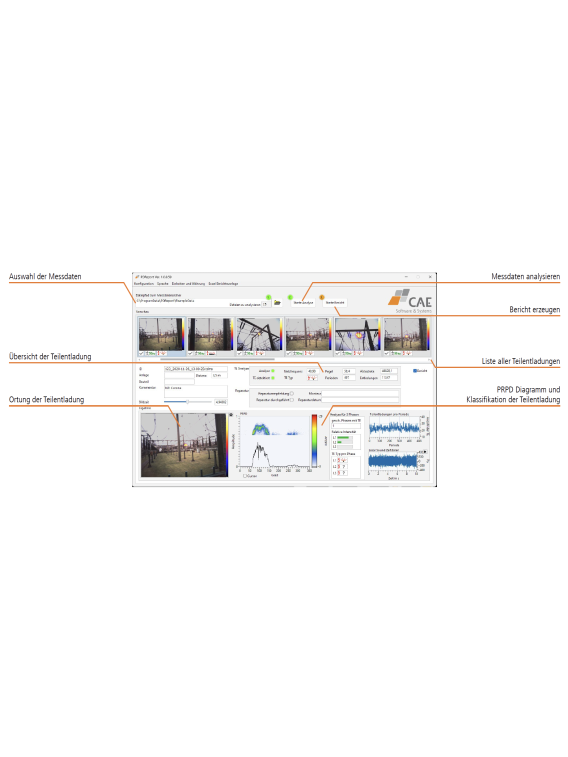

Die Kamera ist ohne jegliche akustische Vorkenntnisse sofort einsatzbereit. Vorkonfigurierte Betriebsmodi leiten den Anwender gezielt bei der Ortung und Quantifizierung von Druckluft-, Gas- und Vakuumleckagen oder der Bewertung gefährlicher Teilentladungen an elektrischen Anlagen. Die im Lieferumfang enthaltene Windows-PC-Software (LeakReport und PDReport) ermöglicht im Anschluss eine detaillierte Auswertung und die Erstellung audit-sicherer PDF-Berichte in nur drei Schritten.
Technische Daten im Überblick
| Komponente | Spezifikation und Leistungswerte |
|---|---|
| Akustik & Sensorik | 176 digitale MEMS-Mikrofone | Abtastrate: 200 kHz | Auflösung: 24 Bit | Frequenzbereich: bis 100 kHz | Bildrate: 100 akustische fps |
| Optische Kamera | 1280 x 800 Pixel | 40 fps | Global Shutter | Öffnungswinkel: 74° x 51° | 3x digitaler Zoom | 4 integrierte LEDs |
| Wärmebildkamera | Ungekühltes Mikrobolometer (8 µm bis 14 µm) | 160 x 120 Pixel | 8.7 fps | Sensitivität: < 50 mK | Messbereich: -10 °C bis +400 °C |
| Hardware & Display | 7 Zoll kapazitiver Touchscreen (1280 x 800) | Optical Bonding für perfekte Lesbarkeit bei Sonne | 8 konfigurierbare Hardwaretasten | 1 TB integrierte M.2 SSD | GPS-Empfänger |
| Schnittstellen | USB-C (Laden & Export) | USB-A 3.0 | Ethernet/LAN | 3.5 mm Kopfhörerbuchse |
| Ergonomie & Akku | Gewicht: 1.5 kg | Abmessungen: 31 x 16 x 5.5 cm | Interner Akku (3.5 h) + externer Zusatzakku (6.5 h) für bis zu 10 Stunden Gesamtlaufzeit |
| Umgebung | Schutzart IP54 (staub- und spritzwassergeschützt) | Betriebstemperatur: -20 °C bis +50 °C |
