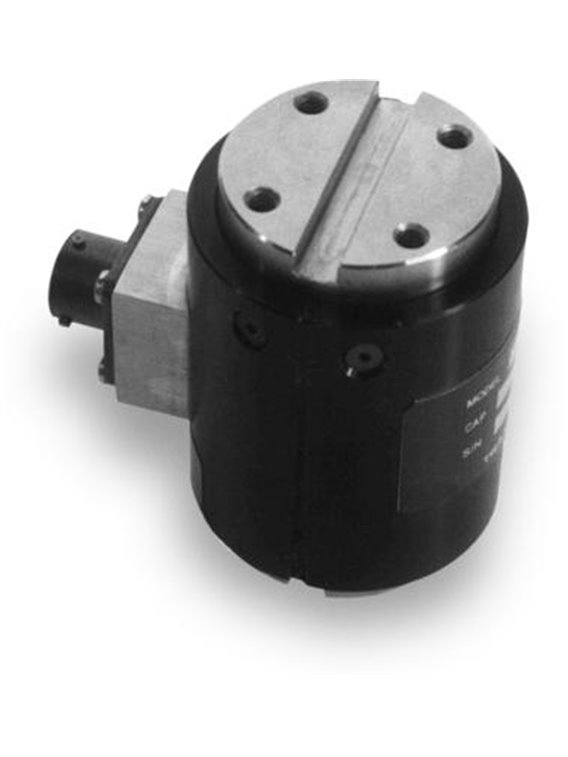

PCB-2508-01A
PCB L&T Reaktionsdrehmomentwandler, 50 in-lb/4,2 ft-lb (5,6 Nm) Nennkapazität, 50 % statischer Überlastschutz, 2-in (50,8 mm) Stahlflansch
- Messbereich: 5,65 Nm (50 lbf-in)
- Empfindlichkeit: 2 mV/V (2 mV/V)
- Montage: Flansch (Schrauben Nr. 10-24) (Flansch (kein metrisches Äquivalent))
- Größe – Durchmesser: 2,0 Zoll (50,8 mm)
- Größe – Länge: 3,0 Zoll (76,2 mm)
- Torsionssteifigkeit: 2350 lbf-in/Radiant (265,5 Nm/Radiant)
Spezifikationshinweise
[1] Nominal.
[2] FS – Skalenendwert.
[3] Einzelbelastung, dh keine sonstigen Fremdlasten.
[4] Überkompensierter Betriebstemperaturbereich.
[5] Kalibriert auf 10 VDC, nutzbar 5 bis 20 VDC oder VAC RMS.
[6] Siehe Zeichnung 32786 für vollständige Abmessungen
| Englisch: | SI: | ||
|---|---|---|---|
| Leistung | |||
| Messbereich (volle Skalenkapazität) | 50 lbf-in | 5,65Nm | |
| Empfindlichkeit (Ausgang bei Nennleistung) | 2mV/V | 2mV/V | [1] [2] |
| Nichtlinearität | ≤0,10 % v.E | ≤0,10 % v.E | [2] |
| Hysterese | ≤0,10 % v.E | ≤0,10 % v.E | [2] |
| Nichtwiederholbarkeit | ≤0,02 % v.E | ≤0,02 % v.E | [2] |
| Resonanzfrequenz | 380 Hertz | 380 Hertz | |
| Maximales Drehmoment | 75 lbf-in | 8,47Nm | |
| Umwelt | |||
| Überlastgrenze (Axialschub) | 200 Pfund | 890 N | [3] |
| Überlastgrenze (Überhangmoment) | 50 lbf-in | 5,65Nm | [3] |
| Überlastgrenze (Scher) | 13 Pfund | 57,8 N | [3] |
| Temperaturbereich (Betrieb) | -65 bis +200 °F | -54 bis +93 °C | |
| Temperaturbereich (kompensiert) | +70 bis +170 °F | +21 bis +77 °C | |
| Temperatureinfluss auf Ausgang (Maximum) | ±0,002 % Messwert/°F | ±0,0036 % Messwert/°C | [4] |
| Temperatureinfluss auf den Nullabgleich (Maximum) | ±0,002 %FS/°F | ±0,0036 %FS/°C | [2] [4] |
| Elektrisch | |||
| Brückenwiderstand | 700 Ohm | 700 Ohm | |
| Erregerspannung (empfohlen) | 10 VDC | 10 VDC | [5] |
| Isolationswiderstand | 5 GOhm | 5 GOhm | |
| Keine Balance | ≤1,0 % RO | ≤1,0 % RO | |
| Ausgangspolarität | cw+ | cw+ | |
| Physisch | |||
| Größe - Durchmesser | 2,0 Zoll | 50,8mm | [6] |
| Größe - Länge | 3,0 Zoll | 76,2 mm | [6] |
| Gewicht | 2,0 Pfund | 908 gr | |
| Montage | Flansch (Schrauben #10-24) | Flansch (kein metrisches Äquivalent) | |
| Torsionssteifigkeit | 2350 lbf-in/Radiant | 265,5 Nm/Bogenmaß | |
| Sensorelement | Dehnungsmessstreifen | Dehnungsmessstreifen | |
| Gehäusematerial (Sensor) | Eloxiertes Aluminium | Eloxiertes Aluminium | |
| Elektrischer Steckverbinder | PT02E-10-6P | PT02E-10-6P | |
* Alle Spezifikationen gelten bei Raumtemperatur, sofern nicht anders angegeben.
Zubehör
| Geliefert | ||
| 181-012A | Gegenstecker, 6-fach (F) mit Zugentlastung für Sensoren mit PT-Stecker | 1 |
