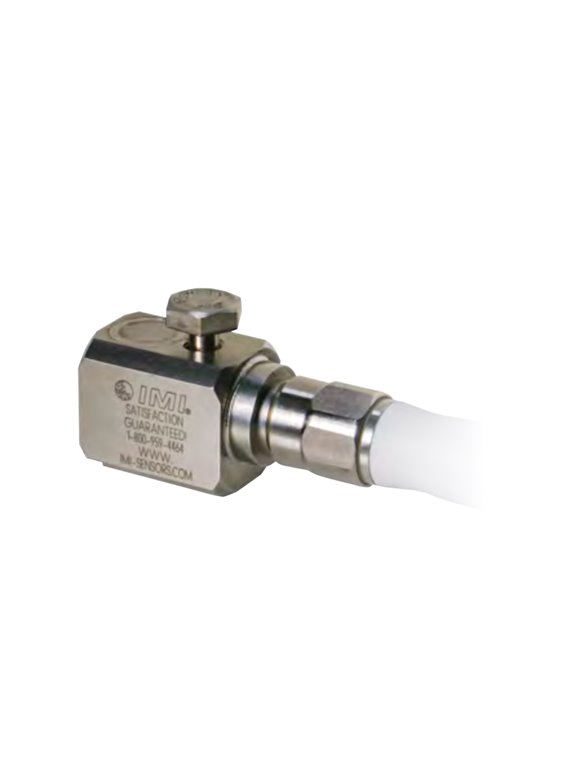

ICP® Beschleunigungssensor-Kit: PCB-(M)602D91 & 507QSXXXBZ
- IP69K konformes ICP® Beschleunigungssensor-Kit, seitlicher Anschluss,
- Ausgerichtet auf die hygienischen Anforderungen bei der Lebensmittelherstellung,
- Sensor PCB-(M)602D91 & Kabel 507QSXXXBZ,
- Industrieller ICP®-Vibrationssensor,
- Mit Durchgangsbohrung,
- Messbereich 50g,
- Empfindlichkeit 100 mV/g,
- Frequenzbereich 0,5 … 8.000 Hz,
- Einpunkt-Kalibrierung bei 100 Hz,
- M12-Anschlussbuchse
| Grunddaten | |||
| Empfindlichkeit (±10 %) | 100 mV/g | 10,2 mV/(m/s²) | [1] |
| Messbereich | ±50 g | ±490 m/s² | |
| Frequenzbereich (±3 dB) | 30 … 480.000 cpm | 0,5 … 8.000 Hz | [4] |
| Resonanzfrequenz | 1.500 kcpm | 25.000 Hz | [2] |
| Breitbandauflösung | 350 µg | 3.434 µm/s² | [2] |
| Linearitätsfehler | ±1 % | [3] | |
| Querbeschleunigungsempfindlichkeit | ≤7 % | ||
| Einsatzbedingungen | |||
| Überlastlimit (Schock) | 5.000 g pk | 49.050 m/s² pk | |
| Temperaturbereich | -65 … 250 °F | -54 … 121 °C | |
| Temperatureinfluss auf die Empfindlichkeit | Siehe Kurve unten | [2] | |
| Schutzart | IP69K | ||
| Technische Eigenschaften | |||
| Einschwingzeit (auf Bereich innerhalb ±1% der Bias-Spannung) | ≤3,0 s | ||
| Entladezeitkonstante | ≥0,3 s | ||
| Versorgungsspannung | 18 … 28 VDC | ||
| Konstantstromversorgung | 2 … 20 mA | ||
| Ausgangsimpedanz | <150 Ω | ||
| Bias-Spannung | 8 … 12 VDC | ||
| Spektrales Rauschen (10 Hz) | 8,0 µg/√Hz | 78,5 (µm/s²)/√Hz | [2] |
| Spektrales Rauschen (100 Hz) | 5 µg/√Hz | 49,1 (µm/s²)/√Hz | [2] |
| Spektrales Rauschen (1.000 Hz) | 4 µg/√Hz | 39,2 (µm/s²)/√Hz | [2] |
| Elektrische Isolierung | >100 MΩ | ||
| Physische Eigenschaften | |||
| Größe - Länge | 1,55 in | 39,4 mm | |
| Größe - Breite | 0,74 in | 18,8 mm | |
| Größe - Höhe | 0,845 in | 21,5 mm | |
| Masse | 2,61 oz | 74,0 Gramm | |
| Montagegewinde | 1/4"-28-Außengewinde | Keine metrische Entsprechung | [5] |
| Montagedrehmoment | 2 … 5 ft-lb | 2,7 … 6,8 Nm | |
| Sensorelement | Keramik | ||
| Geometrie des Sensorelements | Scherprinzip | ||
| Gehäusematerial | Edelstahl (316L) | ||
| Abdichtung | Hermetisch dicht verschweißt | ||
| Anschluss | Seitlich | ||
| Hinweise | |||
| [1] | Umrechnungsfaktor 1 g = 9,81 m/s² | ||
| [2] | Typischerweise | ||
| [3] | Nullbasierte Ausgleichsgerade, ermittelt mit der Methode der kleinsten Quadrate | ||
| [4] | Toleranz der oberen Grenzfrequenz: ±10 % | ||
| [5] | Kein Äquivalent in SI-Einheiten | ||
| [6] | Details: siehe PCB Declaration of Conformance PS023 | ||
| Mitgeliefertes Zubehör | |||
| 081A97 | Durchgangsschraube 1/4"-28 | -1 | |
| ICS-2 | Einpunkt-Kalibrierung bei 100 Hz (rückführbar auf NIST) | -1 | |
| (M) Metrische Montage | |||
| Mitgeliefertes Zubehör | |||
| M081A97 | Metrische Montageschraube mit M6-Gewinde | -1 |
PCB-(M)602D91 & 507QSXXXBZ
