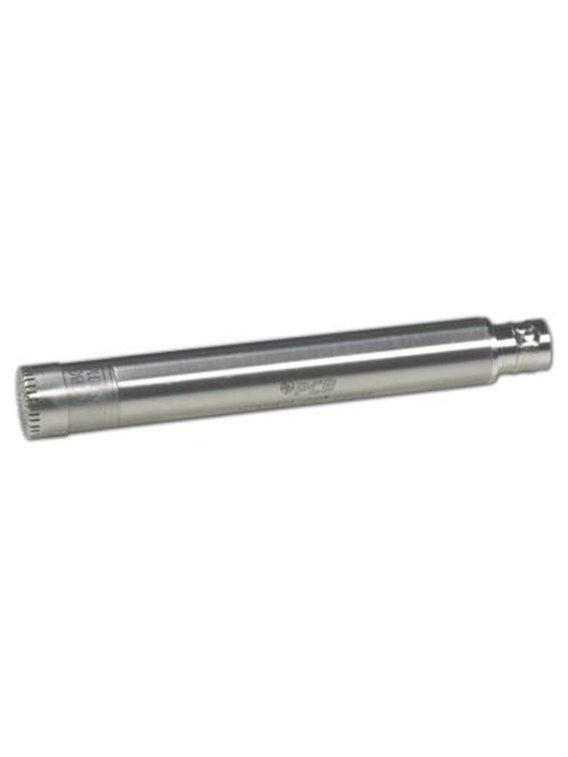

      PCB-HT378B20

    • 1/2"-ICP®-Präzisionsmikrofon für Diffusfeldanwendungen,
    • Kombination aus Mikrofonkapsel 377B20 und Vorverstärker HT426E01,
    • Einsatztemperatur bis 120 °C,
    • Empfindlichkeit 50 mV/Pa,
    • Dynamikbereich >137 dB,
    • Frequenzbereich 3,5 … 12.500 Hz,
    • BNC-Anschlussbuchse,
    • Als System kalibriert,
    • Nicht mehr erhältlich (Nachfolgemodell: PCB-HT378C20)
    • Grunddaten
      Nominaler Mikrofon-Durchmesser1/2"
      AnwendungDiffusfeld
      Empfindlichkeit im offenen Stromkreis50 mV/Pa[3]
      Empfindlichkeit im offenen Stromkreis (±1,5 dB)-26 dB bezogen auf 1 V/Pa[3]
      Frequenzbereich (±1 dB)6 … 6.300 Hz
      Frequenzbereich (±2 dB)3,5 … 12.500 Hz
      Untere Grenzfrequenz (-3 dB)1,0 … 2,75 Hz
      Eigenrauschen (linear)<32 dB bezogen auf 20 µPa
      Eigenrauschen<17 dB(A) bezogen auf 20 µPa
      Dynamikbereich (für Klirrfaktor ≤3 %)>137 dB bezogen auf 20 µPa
      Dynamikbereich (maximal ohne Übersteuern)140 dB bezogen auf 20 µPa[1][2]
      TEDS-ChipStandardmäßig integriert[4]
      Einsatzbedingungen
      Temperaturbereich (Betrieb)-40 … 248 °F-40 … 120 °C
      Temperaturkoeffizient der Empfindlichkeit (-10 … 70°C)0,004 dB/°F0,009 dB/°C[1][3]
      Einfluss durch statischen Druck0,013 dB/kPa[1]
      Einfluss durch Luftfeuchtigkeit (0 … 100 %, nichtkondensierend)-0,01 … 0,01 dB/% RH[3]
      Einfluss durch axiale Vibration (0,1 g, 1 m/s²)66 dB bezogen auf 20 µPa[1]
      Technische Eigenschaften
      Polarisationsspannung0 V[5]
      Versorgungsspannung20 … 32 VDC
      Konstantstromversorgung2 … 20 mA
      Bias-Spannung10 … 14 VDC
      Ausgangsimpedanz<55 Ω
      Maximaler Ausgangsbereich±7 Vpk
      Physische Eigenschaften
      GehäusematerialRostfreie Legierung
      DruckausgleichHinten[6]
      Elektrischer AnschlussBNC-Stecker
      Montagegewinde (Schutzkappe)0,5 - 60 UNS
      Größe - Durchmesser (mit Schutzkappe)0,52 in13,2 mm
      Größe - Durchmesser (ohne Schutzkappe)0,50 in12,7 mm
      Größe - Höhe (mit Schutzkappe)3,88 in98,6 mm
      Größe - Höhe (ohne Schutzkappe)3,84 in97,5 mm
      Masse1,74 oz49,2 Gramm[1]
      Hinweise
      [1]Typischerweise
      [2]Spitzenwert
      [3]Bezogen auf 250 Hz
      [4]TEDS-Speicher gemäß IEEE PP1451.4
      [5]Vorpolarisiert
      [6]Druckausgleich durch den Vorverstärker
      [7]Details: siehe PCB Declaration of Conformance PS065
      Mitgeliefertes Zubehör
      ACS-42Kalibrierung eines Mikrofons mit Vorverstärker-1
      (TLD) TEDS-Speicher gemäß IEEE P1451.4
      Mitgeliefertes Zubehör
      ACS-63Kalibrierung eines Mikrofons mit Vorverstärker-1
