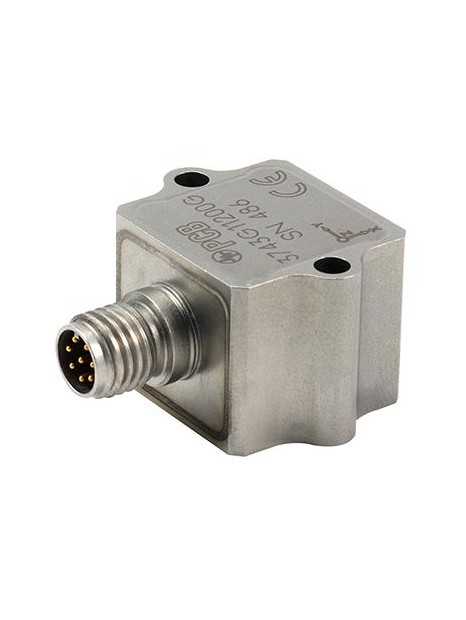

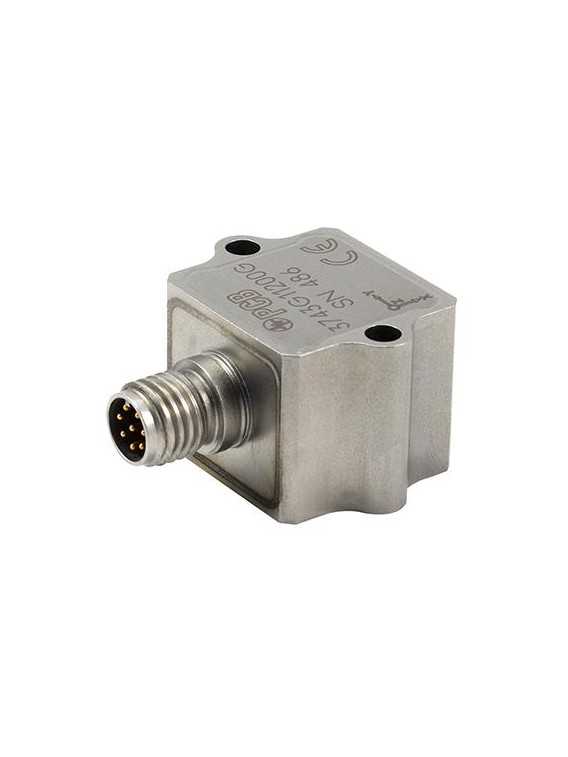

PCB-3743G112G
- Beschleunigungssensor
- Messbereich ±2 g pk (±19,6 m/s² pk)
- Empfindlichkeit (±3%) 1.350 mV/g (137,6mV/(m/s²))
- Elektrischer Anschluss: 8-polig
- Masse: 0,92 oz (26 g)
| Spezifikationen | |||
|---|---|---|---|
| Grunddaten | Englische Einheiten | SI-Einheiten | |
| Empfindlichkeit (±3 %) | 1.350 mV/g | 137,6 mV/(m/s²) | [3] |
| Messbereich | ±2 gpk | 19,6 m/s² pk | |
| Frequenzbereich (±5 %) | 0 … 250 Hz | ||
| Frequenzbereich (±10 %) | 0 … 350 Hz | ||
| Resonanzfrequenz | 1,2 kHz | [2] | |
| Phasenverschiebung (100 Hz) | <2,5 ° | ||
| Linearitätsfehler (typischerweise) | 0,3 % | [1] | |
| Linearitätsfehler (maximal) | 1 % | [1] | |
| Breitbandauflösung | 0,06 mg rms | 0,0006 m/s²RMS | [2] |
| Querbeschleunigungsempfindlichkeit (typischerweise) | 1 % | ||
| Querbeschleunigungsempfindlichkeit (maximal) | 3 % | ||
| Einsatzbedingungen | |||
| Überlastlimit (Schock) | ±5.000 gpk | ±49.050 m/s²pk | |
| Temperaturbereich (Betrieb) | -65 … 250 °F | -54,0 … 121 °C | |
| Temperaturbereich (Lagerung) | -65 … 250 °F | -54,0 … 121 °C | |
| Temperaturkoeffizient der Empfindlichkeit | ±1 % | [2][4] | |
| Temperaturkoeffizient des Nullpunkts | ±1 % FSO | [2][4][5] | |
| Dehnungsempfindlichkeit (Basisfläche) | 0,001 g/µε | 0,01 (m/s²)/µε | [2] |
| Magnetische Empfindlichkeit | 40 g/µg/gauss | 3,9 (m/s²)Tesla | [2] |
| Technische Eigenschaften | |||
| Versorgungsspannung | 5 … 32 VDC | ||
| Stromaufnahme | ≤15 mA | ||
| Ausgangsimpedanz | ≤120 Ω | ||
| Spannungsoffset | ±20 mVDC | [6] | |
| Gleichtaktspannung (+/-0,1 VDC) | 1,65 VDC | ||
| Spektrales Rauschen (1 Hz) | 6 µg/√Hz | 59 (µm/s²)/√Hz | [2] |
| Spektrales Rauschen (10 Hz) | 6 µg/√Hz | 59 (µm/s²)/√Hz | [2] |
| Spektrales Rauschen (100 Hz) | 6 µg/√Hz | 59 (µm/s²)/√Hz | [2] |
| Elektrische Isolierung (Gehäuse) | >108 Ω | ||
| Physische Eigenschaften | |||
| Gehäusematerial | Edelstahl | ||
| Abdichtung | hermetisch | ||
| Größe - Höhe | 0,66 in | 16,8 mm | |
| Größe - Länge | 0,76 in | 19,3 mm | |
| Größe - Breite | 1,03 in | 26,2 mm | |
| Masse | 0,92 oz | 26 Gramm | [2] |
| Elektrischer Anschluss | 8-Pin | ||
| Kabelabgang | seitlich | ||
| Befestigungsgewinde | 2 Durchgangslöcher | ||
[7]
| Hinweise | |||
|---|---|---|---|
| [1] | Nullbasierte Ausgleichsgerade, ermittelt mit der Methode der kleinsten Quadrate | ||
| [2] | Typischerweise | ||
| [3] | Gemessen bei 5 Hz, 0,5 gRMS | ||
| [4] | -54 … 121 °C, Referenz 24 °C | ||
| [5] | FSO = "Full Scale Output": maximales Ausgangssignal über den Messbereich (4 VDC). | ||
| [6] | Die Offset-Toleranz basiert auf 10 Fuß eines 528-Testkabels. | ||
| [7] | Details: siehe PCB Declaration of Conformance PS027 | ||
