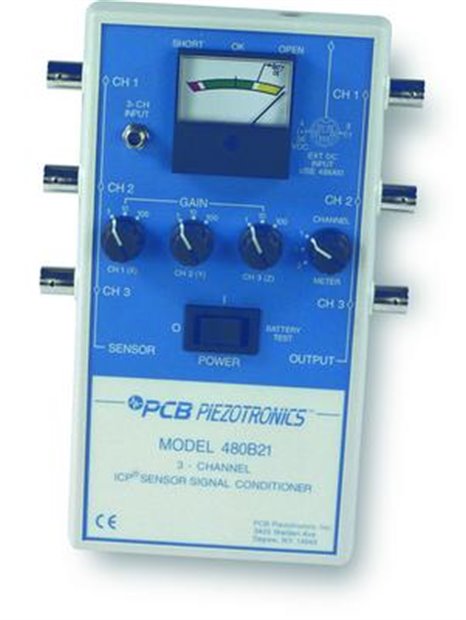

PCB-480B21
    zoom_out_map

      PCB-480B21

      • Batteriegespeiste 3-Kanal-Versorgungseinheit,
      • Eingänge: ICP®,
      • Verstärkungsfaktoren 1x, 10x und 100x,
      • BNC-Ein- und Ausgänge und alternativer 4-Pin-Eingang für Triax-Sensor
      Grunddaten
      Anzahl Kanäle3
      Frequenzbereich (Verstärkungsfaktor 1x oder 10x) (-5 %)0,15 … 100.000 Hz[2]
      Frequenzbereich (Verstärkungsfaktor 100x) (-10 %)0,15 … 50.000 Hz[2]
      Spannungsverstärkung (±2 %, Bereich 1)1x
      Spannungsverstärkung (±2 %, Bereich 2)10x
      Spannungsverstärkung (±2 %, Bereich 3)100x
      Anzeige Bias-Spannung/FehlerMittelstellung 13 VDC (±2 V)
      Einsatzbedingungen
      Temperaturbereich32 … 122 °F0 … 50 °C
      Technische Eigenschaften
      Versorgungsspannung (für Sensor)25 … 29 VDC[3]
      Konstantstromversorgung (für Sensor) (±0,25 mA)2,0 … 3,2 mA
      Entladezeitkonstante>7 s
      DC-Offset (maximal)<30 mV[4]
      Spektrales Rauschen (Verstärkungsfaktor 1x) (1 Hz)0,4 µV/√Hz-128 dB
      Spektrales Rauschen (Verstärkungsfaktor 1x) (10 Hz)0,1 µV/√Hz-140 dB
      Spektrales Rauschen (Verstärkungsfaktor 1x) (100 Hz)0,06 µV/√Hz-144 dB
      Spektrales Rauschen (Verstärkungsfaktor 1x) (1.000 Hz)0,04 µV/√Hz-147 dB
      Spektrales Rauschen (Verstärkungsfaktor 1x) (10.000 Hz)0,04 µV/√Hz-148 dB
      Breitbandrauschen (Verstärkungsfaktor 1x) (1 … 10.000 Hz)3,54 µV rms-110 dB/rms
      Spektrales Rauschen (Verstärkungsfaktor 10x) (1 Hz)1,80 µV/√Hz-115 dB
      Spektrales Rauschen (Verstärkungsfaktor 10x) (10 Hz)1,3 µV/√Hz-118 dB
      Spektrales Rauschen (Verstärkungsfaktor 10x) (100 Hz)0,75 µV/√Hz-122 dB
      Spektrales Rauschen (Verstärkungsfaktor 10x) (1.000 Hz)0,70 µV/√Hz-123 dB
      Spektrales Rauschen (Verstärkungsfaktor 10x) (10.000 Hz)0,35 µV/√Hz-129 dB
      Breitbandrauschen (Verstärkungsfaktor 10x) (1 … 10.000 Hz)50,1 µV/rms-86 dB/rms
      Spektrales Rauschen (Verstärkungsfaktor 100x) (1 Hz)17,0 µV/√Hz-95 dB
      Spektrales Rauschen (Verstärkungsfaktor 100x) (10 Hz)12,0 µV/√Hz-98 dB
      Spektrales Rauschen (Verstärkungsfaktor 100x) (100 Hz)8,4 µV/√Hz-102 dB
      Spektrales Rauschen (Verstärkungsfaktor 100x) (1.000 Hz)6,4 µV/√Hz-104 dB
      Spektrales Rauschen (Verstärkungsfaktor 100x) (10.000 Hz)2,0 µV/√Hz-114 dB
      Breitbandrauschen (Verstärkungsfaktor 100x) (1 … 10.000 Hz)500 µV/rms-66 dB/rms
      Spannungsversorgung (Standard)Batterien
      Anzahl Batterien3
      Batterietyp9V-Blockbatterie
      Batterielebensdauer (Alkaline-Batterien)25 … 40 Stunden[1]
      Spannungsversorgung (alternativ)Externe Gleichspannungsversorgung
      Versorgungsspannung (externe Versorgung)30 … 40 VDC
      Stromaufnahme (externe Versorgung)25 mA
      Physische Eigenschaften
      Elektrischer Anschluss (Sensoreingang)BNC-Buchse[5]
      Elektrischer Anschluss (Ausgang)BNC-Buchse
      Elektrischer Anschluss (externe Gleichspannungsversorgung)DIN-Buchse
      Elektrischer Anschluss (Sensoreingang)4-Pin-Buchse[5]
      Größe - Tiefe2,0 in5,0 cm
      Größe - Höhe7,5 in19 cm
      Größe - Breite5,0 in13 cm
      Masse (mit Batterien)1,1 lb0,5 kg
      Hinweise
      [1]Für maximale Batterielebensdauer wird die Verwendung von Alkaline-Zellen empfohlen.
      [2]Untere Grenzfrequenz spezifiziert für einen Ausgangs-Lastwiderstand von 1 MOhm
      [3]Bei Verwendung eines Netzteils ist die Sensor-Versorgungsspannung begrenzt durch die vom Netzteil gelieferte Spannung.
      [4]Bei einer Ausgangslast von 1 MOhm
      [5]Sensoranschluss wahlweise über BNC-Buchsen oder 4-Pin-Buchse (gleichzeitige Verwendung nicht möglich). Unbenutzte Konnektoren sollten durch die mitgelieferten Vinyl-Schutzkappen verdeckt sein.
      [6]Details: siehe PCB Declaration of Conformance PS024
