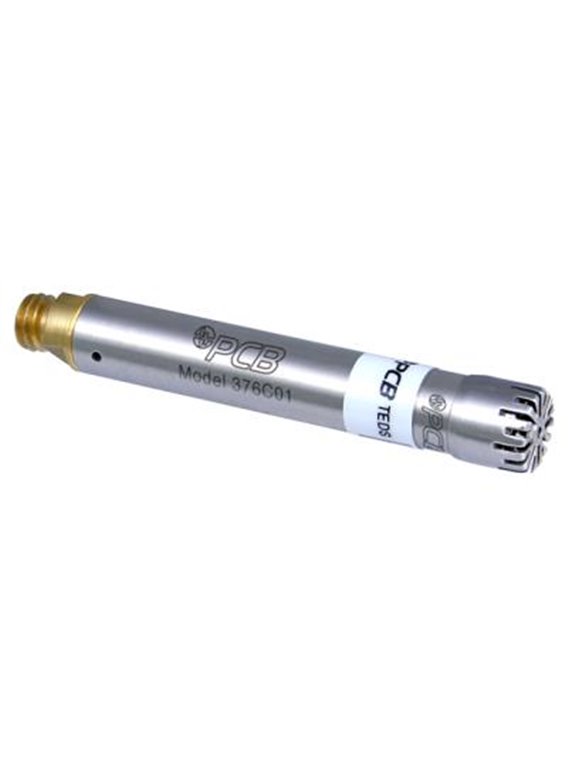

PCB-376C01
377C01 Mikrofon mit kurzem 426A07 Vorverstärker, TEDS
- Nominaler Mikrofondurchmesser: 1/4"
- Frequenzgangcharakteristik: Freifeld
- Frequenzbereich: (+2 / -3dB)4 bis 100000 Hz
- Dynamikbereich: 165 dB bei 20 µPa
Spezifikationshinweise
[1] Typisch.
[2] TEDS-fähige digitale Kommunikation, kompatibel mit IEEE 1451.4
[3] bei 250 Hz
[4] Das A-bewertete Eigenrauschen ist von 20 Hz - 20 kHz spezifiziert.
[1] Typisch.
[3] bei 250 Hz
[5] Vorpolarisiert
[1] Typisch.
[6] Belüftung durch den Vorverstärker.
[7] Einzelheiten siehe PCB-Konformitätserklärung PS167 und PS076.
| Englisch: | SI: | ||
|---|---|---|---|
| Leistung | |||
| Nenndurchmesser des Mikrofons | 1/4" | 1/4" | |
| Frequenzgangcharakteristik (bei 0° Einfall) | Freies Feld | Freies Feld | |
| Empfindlichkeit (±3 dB) | -54 dB bei 1 V/Pa | -54 dB bei 1 V/Pa | [3] |
| Empfindlichkeit | 2,0 mV/Pa | 2,0 mV/Pa | [3] |
| Frequenzbereich (+2 / -3 dB) | 4 bis 100000Hz | 4 bis 100000Hz | |
| Frequenzbereich (±2 dB) | 5 bis 80000Hz | 5 bis 80000Hz | |
| Frequenzbereich (±1 dB) | 7 bis 12500Hz | 7 bis 12500Hz | |
| Untere Grenzfrequenz (3) | 0,75 bis 4,0 Hz | 0,75 bis 4,0 Hz | |
| Eigenes Rauschen | 42 dB(A) bei 20 µPa | 42 dB(A) bei 20 µPa | [1] [4] |
| Dynamikbereich (3 % Verzerrungsgrenze) | 165 dB bei 20 µPa | 165 dB bei 20 µPa | [1] |
| TEDS-konform | Ja | Ja | [2] |
| Umwelt | |||
| Temperaturbereich (Betrieb) | -40 bis +158 °F | -40 bis +70 °C | |
| Temperaturempfindlichkeitskoeffizient (+14 bis +158 °F (-10 bis +70 °C)) | 0,003 dB/°F | 0,006 dB/°C | [1] [3] |
| Statischer Druckkoeffizient | -0,009 dB/kPa | -0,009 dB/kPa | [1] [3] |
| Feuchtigkeits-Empfindlichkeitskoeffizient (0 bis 100 %, nicht kondensierend) | ±0,0014 dB/%rF | ±0,0014 dB/%rF | [3] |
| Einfluss der axialen Vibration (0,1 g (1 m/s²)) | 60 dB bei 20 µPa | 60 dB bei 20 µPa | [1] |
| Elektrisch | |||
| Polarisationsspannung | 0 V | 0 V | [5] |
| Erregerspannung | 20 bis 32 VDC | 20 bis 32 VDC | |
| Konstantstromerregung | 2 bis 20 mA | 2 bis 20 mA | |
| Ausgangsvorspannung | 10 bis 14 VDC | 10 bis 14 VDC | |
| Maximale Ausgangsspannung | ±8 VSpitze | ±8 VSpitze | |
| Ausgangsimpedanz | <50 Ohm | <50 Ohm | |
| Physisch | |||
| Gehäusematerial | Rostfreie Legierung | Rostfreie Legierung | |
| Entlüften | Rückseite | Rückseite | [6] |
| Elektrischer Steckverbinder | 10-32 Jack | 10-32 Jack | |
| Befestigungsgewinde (Raster) | 0,25 - 60 UNS | 0,25 - 60 UNS | |
| Größe - Durchmesser (mit Gitter) | 0,28 Zoll | 7,1mm | |
| Größe - Durchmesser (ohne Gitter) | 0,25 | 6.35 | |
| Größe - Höhe (mit Raster) | 1,51 Zoll | 38,3 mm | |
| Größe - Höhe (ohne Raster) | 1,46 Zoll | 37,1 mm | |
| Gewicht | 0,19 oz | 5,4 g | [1] |
* Alle Spezifikationen gelten bei Raumtemperatur, sofern nicht anders angegeben.
Zubehör
| Geliefert | ||
| ACS-63 | Kalibrierung für Mikrofon/Vorverstärker mit TEDS-Programmierung | 1 |
PCB-376C01
