PCB-EX357E93
zoom_out_map

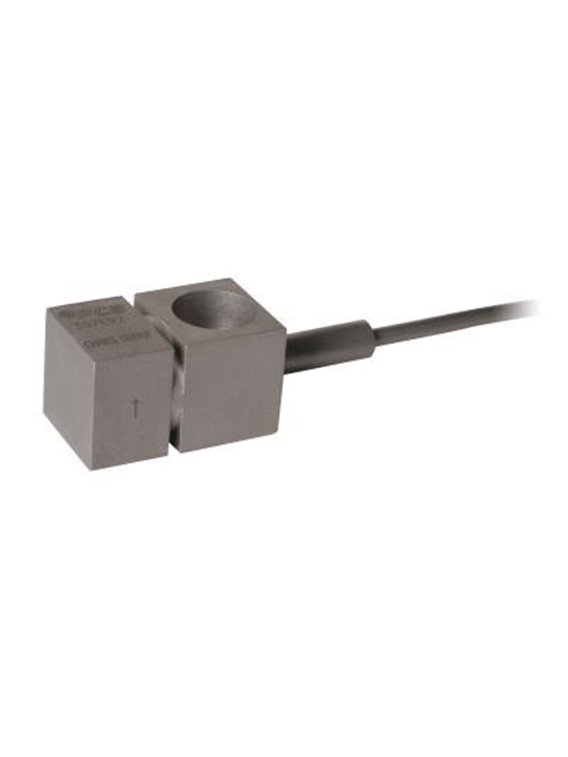

PCB-EX357E93

  • Mit ATEX-/IECEx-/CSA-Zulassung
  • Vibrationssensor mit Ladungsausgang
  • Messachse senkrecht zur Montageschraube
  • Dauereinsatztemperatur bis 649 °C
  • Mit Durchgangsbohrung
  • Messbereich 1.000 g
  • Empfindlichkeit 2,3 pC/g
  • Obere Grenzfrequenz 3 kHz
  • Integriertes Hardline-Anschlusskabel, Länge 3 Meter,
    endend auf 10-32-Buchse
  • Neu: schlanke 10-32-Buchse (Durchmesser 6,35 mm)
Spezifikationen
GrunddatenEnglische EinheitenSI-Einheiten
Empfindlichkeit (±10 %) 2,3 pC/g 0,23 pC/(m/s²)
Messbereich ±1.000 gpk ±9.800 m/s²pk
Obere Grenzfrequenz (±5 %) 3 kHz
Obere Grenzfrequenz (±1 dB) 5 kHz
Resonanzfrequenz ≥15.000 Hz
Linearitätsfehler (bezogen auf gesamten Messbereich) ≤2,5 %
Querbeschleunigungsempfindlichkeit ≤5 %
Einsatzbedingungen
Überlastlimit (Schock) ±2.000 gpk ±19.600 m/s²pk
Temperaturbereich (Betrieb) -67 … 1.200 °F -55 … 649 °C
Temperaturbereich (Belastungsgrenze) -67 … 1.400 °F -55 … 760 °C
Temperaturbereich (Anschlussstecker) -67 … 900 °F -55 … 482 °C
Maximale Strahlungseinwirkung (Integrated Neutron Flux) 10.000.000.000 N/cm²
Maximale Strahlungseinwirkung (Integrated Gamma Flux) 100.000.000 rad
Maximale Strahlungsbedingungen (Zulassung ATEX) II 1 G Ex ia lIC T6 … 770 °C Ga
II 3 G Ex nA llC T6 … 770 °C Gc
0 °C < Tamb < +755 °C
Maximale Strahlungsbedingungen (Zulassung IECEx) Ex ia lIC T6 … 770 °C Ga
Ex nA llC T6 … 770 °C Gc
-55 °C < Tamb < +755 °C
Maximale Strahlungsbedingungen (Zulassung ELT) Class I, Division 1, Groups A-D
Class I, Zone 0, AEx ia IIC T6 … 770 °C Ga
Class I, Division 2, Group A, B, C, D
Class I, Zone 2, AEX nA IIC T6 … 770 °C Gc
-55 °C ≤ Tamb ≤ +755 °C
Technische Kenndaten
Kapazität 1.000 pF [2][1]
Isolationswiderstand (bei 649 °C) ≥10 kΩ
Isolationswiderstand (bei 21 °C) ≥100 MΩ
Elektrische Isolierung Signal vom Gehäuse isoliert
Physische Eigenschaften
Sensorelement UHT-12™
Geometrie des Sensorelements Scherprinzip
Gehäusematerial Inconel
Abdichtung (Sensorgehäuse) Hermetisch dicht
Abdichtung (Konnektor) Hermetisch dicht verschweißt
Größe - Höhe 0,56 in 14,2 mm
Größe - Länge 0,95 in 24,1 mm
Größe - Breite 0,56 in 14,2 mm
Masse (ohne Kabel) 1,6 oz 45 Gramm [1]
Elektrischer Anschluss Integriertes Hardline-Kabel
Kabellänge 10 ft 3 m
Kabelabschluss 10-32-Koaxialbuchse
Befestigung Durchgangsloch


Hinweise
[1] Typischerweise
[2] Zuzüglich ca. 330 pF pro zusätzlichem Meter Kabel

Mitgeliefertes Zubehör
081A116 Montageschraube, 10-32 UNJF-3A, Länge 5/8", Inconel 718 (1)
ACS-1 Frequenzgang, rückführbar auf NIST (10 Hz bis zum oberen 5%-Punkt) (1)
