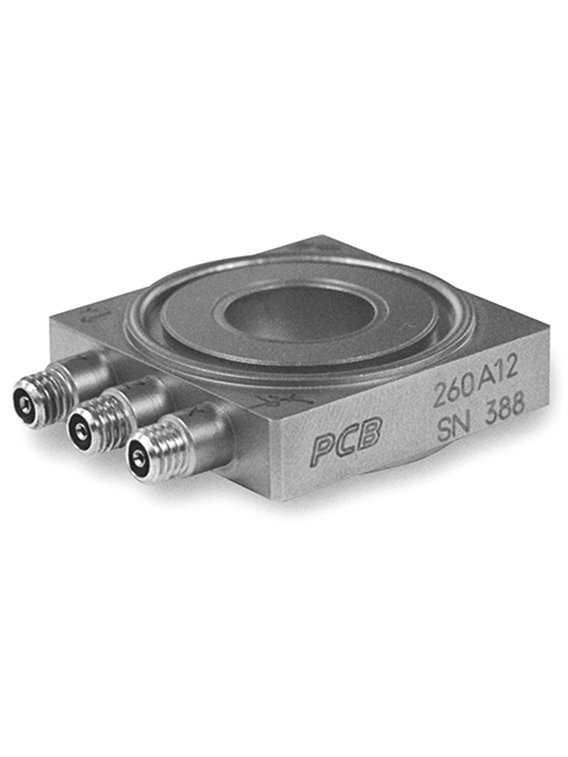

PCB- (M) 260A12
- Capteur de force triaxial avec sortie de charge,
- Plage de mesure (axe Z) 4,45 kN,
- Plage de mesure (axes X et Y) 4,45 kN,
- Sensibilité (axe Z) 3,4 pC/N,
- Sensibilité (axes X et Y) 7,2 pC / N,
- Fréquence limite supérieure 90 000 Hz,
- Trois prises de connexion 10-32 sur le côté
| Donnee de base | |||
| Sensibilité (axes X et Y) (± 15%) | 32 pC / livre | 7.19 pC / N | [1] |
| Sensibilité (axe Z) (± 15%) | 15 pC / livre | 3,37 pC/N | [1] |
| Plage de mesure (axe Z) | 1 000 livres | 4,45 kN | |
| Plage de mesure (axes X et Y) | 1 000 livres | 4,45 kN | |
| Force maximale (axe Z) | 1 320 livres | 5,87 kN | |
| Force maximale (axes X et Y) | 1 000 livres | 4,45 kN | |
| Moment maximal (axe Z) | 40 pi-lb | 54,23 NM | |
| Moment maximal (axes X et Y) | 70 pi-lb | 94,91 milles nautiques | |
| Fréquence limite supérieure | 90 000 Hz | ||
| Erreur de linéarité | ≤1% FS | [2] | |
| Diaphonie (entre les axes X et Y) | ± 3% | ||
| Diaphonie (entre l'axe X/Y et l'axe Z) | ± 5% | ||
| Conditions d'utilisation | |||
| Écart de température | -100 ... 350 ° F | -73 ... 177°C | |
| Caractéristiques techniques | |||
| Capacité (tous les axes) | 30 pF | [3] | |
| Résistance d'isolement (tous les axes) | ≥1 000 000 MΩ | ||
| Polarité de sortie (dans le sens des marquages) | négatif | ||
| Caractéristiques physiques | |||
| Précharger | 10 000 lb | 44,48 kN | [4] |
| Rigidité (axe Z) | 19 lb / µin | 3,3 kN/µm | [3] |
| Rigidité (axes X et Y) | 6 lb / µin | 1 kN/µm | [3] |
| Taille - hauteur | 0,390 po | 9,90 mm | |
| Taille - longueur | 1,25 po | 31,8 mm | |
| Taille - largeur | 1,25 po | 31,8 mm | |
| Taille - diamètre intérieur | 0,512 po | 13 mm | |
| Taille - diamètre de la surface de mesure | 0,920 po | 23,37 mm | |
| Dimensions | 1,5 once | 42,5 grammes | |
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Trois prises coaxiales 10-32 | ||
| Emplacement de connexion | Latéralement | ||
| Conseils | |||
| [1] | Lors de l'utilisation de la précharge recommandée. Les sensibilités peuvent varier de ± 5% en fonction de la précharge utilisée. | ||
| [2] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [3] | Typiquement | ||
| [4] | La précharge doit être d'au moins dix fois la plage de fonctionnement utilisée sur les axes X et Y. | ||
| fourniture incluse | |||
| 081A74 | Boulon de précharge (pour les modèles 260A02, 260A12 et 260A32) | -1 | |
| 082M12 | Rondelle (pour les modèles 260A02, 260A12 et 260A32) | -1 | |
| 083A13 | Manchon d'installation (pour les modèles 260A02, 260A12 et 260A32) | -1 | |
| (W) Connexion par câble étanche | |||
| Sortie de câble | Latéralement | ||
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A74 | Boulons de montage | -1 |
