Capteurs de force triaxiale

Capteurs de force triaxiale

S'ils sont installés correctement, les capteurs de force à 3 composants mesurent les forces de traction et de compression dans trois coordonnées spatiales. Les applications typiques sont des mesures sous des déflecteurs, sur des roulements de moteur ou sur des roulements de machine pour déterminer les forces agissant sur le sol. Des modèles avec technologie ICP® et avec sortie de charge sont disponibles.

Affichage 1-10 de 10 article(s)
Affichage 1-10 de 10 article(s)

Filtres actifs

PCB-260M21

  • Capteur de force triaxial ICP®,
  • Plage de mesure (axe Z) 4,45 kN,
  • Plage de mesure (axes X et Y) 0,044 kN,
  • Sensibilité (axe Z) 22,5 mV/N,
  • Sensibilité (axes X et Y) 122 mV / N,
  • Plage de fréquence (axe Z) 0,01 ... 90 000 Hz,
  • Plage de fréquence (axes X et Y) 0,01 ... 90 000 Hz,
  • Prise de connexion à 4 broches sur le côté

PCB-260M29

  • Capteur de force triaxial ICP®,
  • Plage de mesure (axe Z) 0,445 kN,
  • Plage de mesure (axes X et Y) 0,444 kN,
  • Sensibilité (axe Z) 5,60 mV/N,
  • Sensibilité (axes X et Y) 11,25 mV/N,
  • Plage de fréquence (axe Z) 0,01 ... 90 000 Hz,
  • Plage de fréquence (axes X et Y) 0,001 ... 90 000 Hz,
  • Prise de connexion à 4 broches sur le côté

PCB-260M36

  • Capteur de force triaxial ICP®,
  • Plage de mesure (axe Z) 45 N,
  • Plage de mesure (axes X et Y) 45 N,
  • Sensibilité (axe Z) 110 mV/N,
  • Sensibilité (axes X et Y) 110 mV / N,
  • Plage de fréquence (axe Z) 0,01 ... 90 000 Hz,
  • Plage de fréquence (axes X et Y) 0,001 ... 90 000 Hz,
  • Prise de connexion à 4 broches sur le côté

PCB-261M09

  • Capteur de force triaxial ICP®,
  • Plage de mesure (axe Z) 0,111 kN,
  • Plage de mesure (axes X et Y) 0,044 kN,
  • Sensibilité (axe Z) 22,5 mV/N,
  • Sensibilité (axes X et Y) 112 mV / N,
  • Plage de fréquence (axe Z) 0,01 ... 90 000 Hz,
  • Plage de fréquence (axes X et Y) 0,01 ... 90 000 Hz,
  • Prise de connexion à 4 broches sur le côté

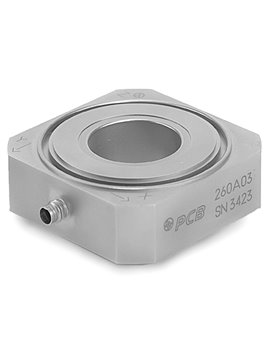

PCB- (M) 260A03

  • Capteur de force triaxial ICP®,
  • Plage de mesure (axe Z) 44,5 kN,
  • Plage de mesure (axes X et Y) 17,8 kN,
  • Sensibilité (axe Z) 0,06 mV/N,
  • Sensibilité (axes X et Y) 0,28 mV / N,
  • Plage de fréquence (axe Z) 0,01 ... 39 000 Hz,
  • Plage de fréquence (axes X et Y) 0,001 ... 39 000 Hz,
  • Prise de connexion à 4 broches sur le côté

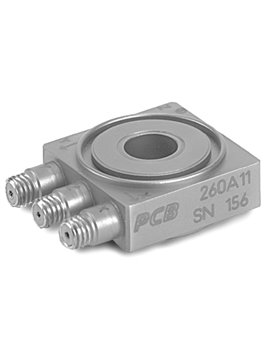

    PCB- (M) 260A11

  • Capteur de force triaxial avec sortie de charge,
  • Plage de mesure (axe Z) 4,45 kN,
  • Plage de mesure (axes X et Y) 2,22 kN,
  • Sensibilité (axe Z) 3,4 pC/N,
  • Sensibilité (axes X et Y) 7,2 pC / N,
  • Fréquence limite supérieure 90 000 Hz,
  • Trois prises de connexion 10-32 sur le côté

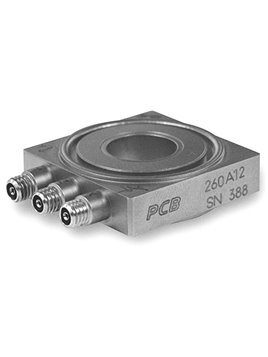

    PCB- (M) 260A12

    • Capteur de force triaxial avec sortie de charge,
    • Plage de mesure (axe Z) 4,45 kN,
    • Plage de mesure (axes X et Y) 4,45 kN,
    • Sensibilité (axe Z) 3,4 pC/N,
    • Sensibilité (axes X et Y) 7,2 pC / N,
    • Fréquence limite supérieure 90 000 Hz,
    • Trois prises de connexion 10-32 sur le côté

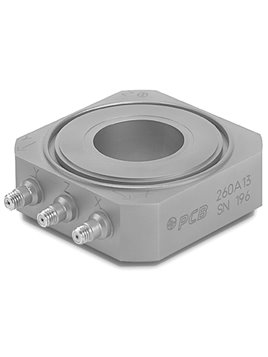

    PCB- (M) 260A13

  • Capteur de force triaxial avec sortie de charge,
  • Plage de mesure (axe Z) 44,5 kN,
  • Plage de mesure (axes X et Y) 17,7 kN,
  • Sensibilité (axe Z) 3,4 pC/N,
  • Sensibilité (axes X et Y) 7,2 pC / N,
  • Fréquence limite supérieure 39 000 Hz,
  • Trois prises de connexion 10-32 sur le côté

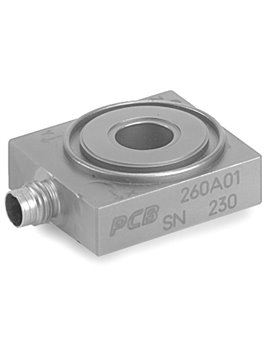

    PCB- (M) 260A01

  • Capteur de force triaxial ICP®,
  • Plage de mesure (axe Z) 4,45 kN,
  • Plage de mesure (axes X et Y) 2,22 kN,
  • Sensibilité (axe Z) 0,56 mV/N,
  • Sensibilité (axes X et Y) 2,25 mV / N,
  • Plage de fréquence (axe Z) 0,01 ... 90 000 Hz,
  • Plage de fréquence (axes X et Y) 0,001 ... 90 000 Hz,
  • Prise de connexion à 4 broches sur le côté

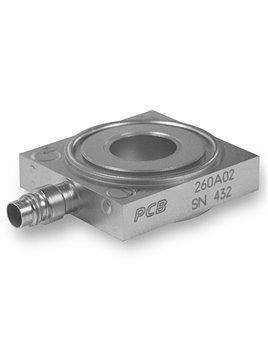

    PCB- (M) 260A02

  • Capteur de force triaxial ICP®,
  • Plage de mesure (axe Z) 4,45 kN,
  • Plage de mesure (axes X et Y) 4,45 kN,
  • Sensibilité (axe Z) 0,56 mV/N,
  • Sensibilité (axes X et Y) 1,12 mV/N,
  • Plage de fréquence (axe Z) 0,01 ... 90 000 Hz,
  • Plage de fréquence (axes X et Y) 0,001 ... 90 000 Hz,
  • Prise de connexion à 4 broches sur le côté
