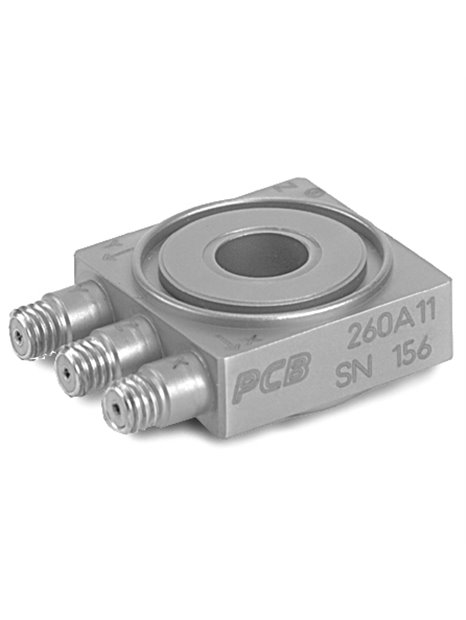

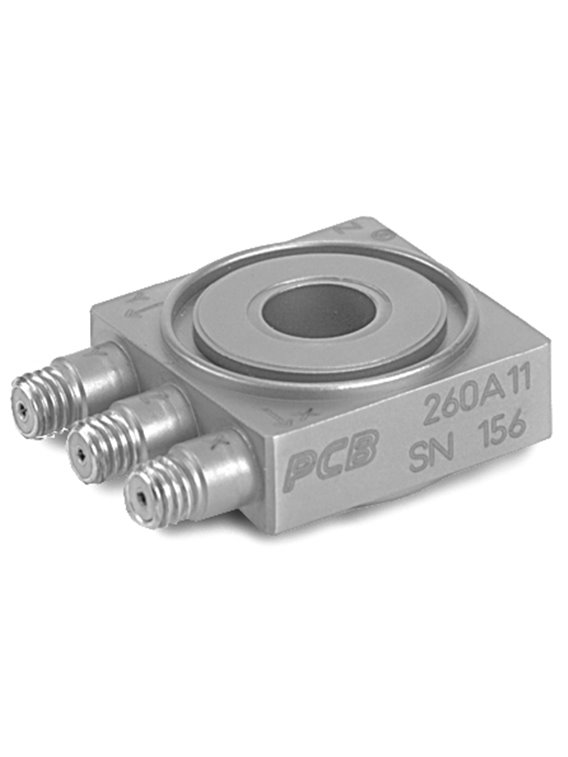

PCB- (M) 260A11

  • Capteur de force triaxial avec sortie de charge,
  • Plage de mesure (axe Z) 4,45 kN,
  • Plage de mesure (axes X et Y) 2,22 kN,
  • Sensibilité (axe Z) 3,4 pC/N,
  • Sensibilité (axes X et Y) 7,2 pC / N,
  • Fréquence limite supérieure 90 000 Hz,
  • Trois prises de connexion 10-32 sur le côté
  • Donnee de base
    Sensibilité (axe Z) (± 15%)15 pC / livre3,37 pC/N[1]
    Sensibilité (axes X et Y) (± 15%)32 pC / livre7.19 pC / N[1]
    Plage de mesure (axe Z)1 000 livres4,45 kN
    Plage de mesure (axes X et Y)500 livres2,22 kN
    Force maximale (axe Z)1 320 livres5,87 kN
    Force maximale (axes X et Y)660 livres2,94 kN
    Moment maximal (axe Z)14 pi-lb18,98 NM
    Moment maximal (axes X et Y)13 pi-lb17,63 NM
    Fréquence limite supérieure90 000 Hz
    Erreur de linéarité≤1% FS[2]
    Diaphonie (entre les axes X et Y)± 3%
    Diaphonie (entre l'axe X/Y et l'axe Z)± 5%
    Conditions d'utilisation
    Écart de température-100 ... 350 ° F-73 ... 177°C
    Caractéristiques techniques
    Capacité (tous les axes)18 pF[3]
    Résistance d'isolement (tous les axes)≥1 000 000 MΩ
    Polarité de sortie (dans le sens des marquages)négatif
    Caractéristiques physiques
    Précharger5,000 lb≤22,25 kN[4]
    Rigidité (axe Z)10 lb / µin1,75 kN/µm[3]
    Rigidité (axes X et Y)4 lb / µin0,7 kN/µm[3]
    Taille - hauteur0,390 po9,90 mm
    Taille - longueur0,950 dans24,1 mm
    Taille - largeur0,950 dans24,1 mm
    Taille - diamètre intérieur0,319 po8.10 mm
    Taille - diamètre de la surface de mesure0,680 po17,27 mm
    Dimensions0,868 once24,59 grammes
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriqueTrois prises coaxiales 10-32
    Emplacement de connexionLatéralement
    Conseils
    [1]Lors de l'utilisation de la précharge recommandée. Les sensibilités peuvent varier de ± 5% en fonction de la précharge utilisée.
    [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [3]Typiquement
    [4]La précharge doit être d'au moins dix fois la plage de fonctionnement utilisée sur les axes X et Y.
    fourniture incluse
    081A70Boulons de montage-1
    082B02Machine à laver-1
    083A10Manchon de montage-1
    (W) Connexion par câble étanche
    Sortie de câbleLatéralement
    (M) Montage métrique
    fourniture incluse
    M081A70Boulons de montage-1
    PCB-(M)260A11
