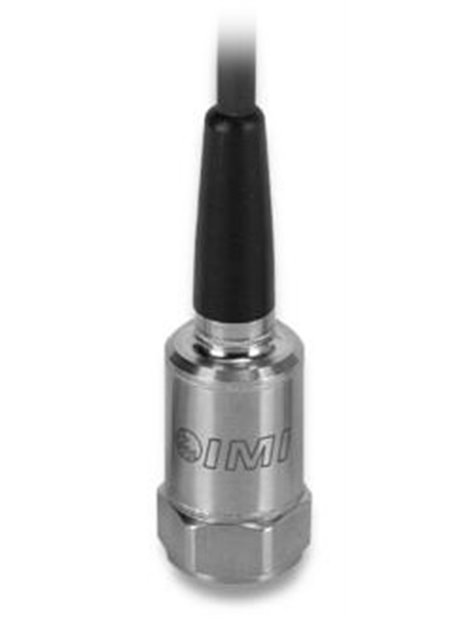

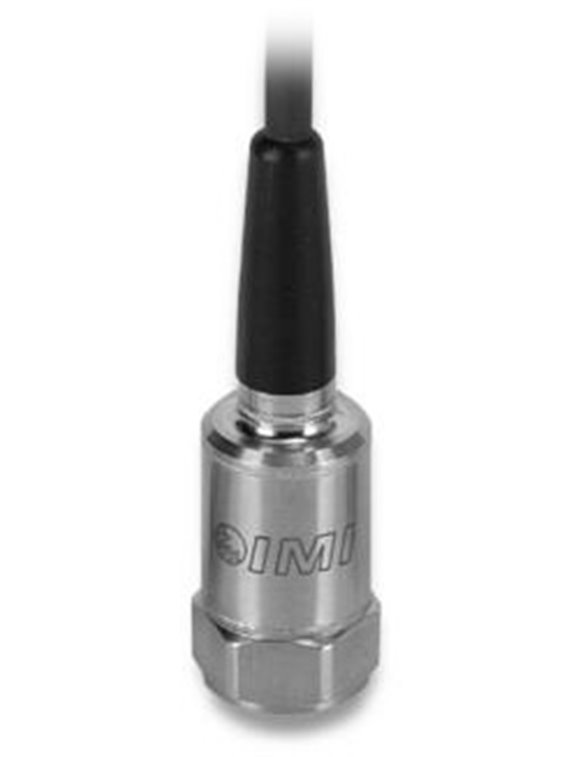

PCB-VO (M) 622A11
zoom_out_map

PCB-VO (M) 622A11

  • Capteur de vibrations industriel ICP®,
  • Avec sortie de vitesse de vibration,
  • Plage de mesure 1,27 m/s,
  • Sensibilité 3,9 V/(m/s),
  • Gamme de fréquence 3 ... 9 000 Hz,
  • Étalonnage de la réponse en fréquence,
  • Câble de connexion intégré, longueur 3 mètres,
    se terminant par une extrémité tronquée
  • Donnee de base
    Sensibilité (± 10 %)100 mV / (pouces / s)3 937 mV / (m / s)[1]
    Plage de mesure± 50 po / s± 1,27 m/s
    Gamme de fréquence (± 10 %)240 ... 270 000 cpm4 ... 4 500 Hz[5] [6]
    Gamme de fréquence (± 3 dB)180 ... 540 000 cpm3 ... 9 000 Hz
    Fréquence de résonnance1 200 kcpm20 000 Hz[2]
    Résolution large bande450 µin/s11,4 µm/s[2]
    Erreur de linéarité± 1%[3]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)30 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 10 mA
    Impédance de sortie<100 Ω
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)40 µin/sec/√Hz1,12 µm / s / Hz[2]
    Bruit spectral (100 Hz)7,0 µin/sec/√Hz0,18 µm / s / Hz[2]
    Bruit spectral (1 000 Hz)0,4 µin/sec/√Hz0,01 µm/sec/Hz[2]
    Protection électriqueRFI / ESD
    Isolation électrique> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone7/8 po22 mm
    Taille - hauteur4,3 pouces109 mm
    Dimensions3,3 onces94 grammes
    Filetage de montage1/4 "-28 filetage interne[4]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Longueur de câble10 pieds3 mètres
    Type de câblePolyuréthane[sept]
    Conseils
    [1]Facteur de conversion 1 g = 9,81 m / s²
    [2]Typiquement
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Pas d'équivalent en unités SI
    [5]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
    [6]Tolérance de la fréquence limite supérieure : ± 10 %
    [sept]Câble blindé à deux fils avec fils torsadés
    [8ème]Détails : voir la déclaration de conformité PCB PS023etPS061
    fourniture incluse
    081A40Boulons de montage avec filetage 1/4 "-28-1
    ICS-1Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5%-1
    (M) Montage métrique
    fourniture incluse
    M081A61Boulon de montage métrique avec filetage M6-1
    (TO) sortie de température
    Écart de température36 ... 250 ° F2…121°C
    Facteur de transfert5,56 mV / °F
    (Point zéro à 32 °F)
    10mV/°C
    Connexion électrique3 broches
    Affectation des bornes (broche A)Sortie d'accélération
    Affectation des bornes (broche B)Dimensions
    Affectation des bornes (broche C)Sortie de température
    (EX) Avec agrément ATEX
    Agrément pour atmosphères explosiblesEEx ia IIC T4, -54°C≤Ta≤121°C, II 1G
    (CS) Avec approbation CSA
    Agrément pour atmosphères explosiblesCl I, Div I, Groupes A, B, C, D
    Cl II, Div I, Groupes E, F, G
    Cl III, Division I
    Agrément pour atmosphères explosiblesExia IIC T4, AExia IIC, T4
    Agrément pour atmosphères explosiblesCl I, Div 2, Groupes A, B, C, D
    ExnL IIC T4, AExnA IIC T4
    PCB-VO(M)622A11
