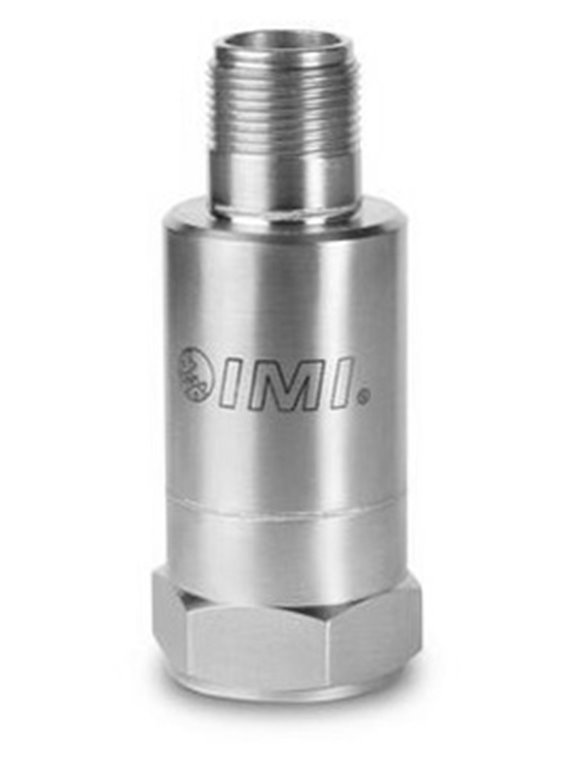

PCB- (M) 640B07
zoom_out_map

PCB- (M) 640B07

  • Transmetteur de vibrations avec sortie courant en conséquence
    la valeur de crête de la vitesse de vibration,
  • Plage de mesure 0 ... 25,4 mm / s,
  • Plage de sortie 4 ... 20 mA,
  • Gamme de fréquence 1,5 ... 1 000 Hz,
  • Connecteur femelle 2 broches sur le dessus
  • "
    Donnee de base
    Plage de mesure0,0 ... 1 pouce / spaquet0,0 ... 25,4 mm/spaquet[1]
    Zone de sortie4… 20 mA
    Gamme de fréquence (± 3 dB)90 ... 60 000 cpm1,5 ... 1 000 Hz[2] [3]
    Résolution large bande0,005 po/spaquet0,13 mm/spaquet[4]
    Erreur de linéarité± 1%
    Conditions d'utilisation
    Écart de température-40 ... 185 ° F-40 ... 85 °C
    Caractéristiques techniques
    Tension d'alimentation12 ... 30 VCC
    Temps de stabilisation (pour une plage de ± 2% de la pleine échelle)<30 s
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone1,0 dans25,4 mm
    Taille - hauteur2,6 pouces66 millimètres
    Dimensions4,7 onces131 grammes
    Filetage de montage1/4 "-28 UNFPas d'équivalent métrique
    Couple de montage3… 5 pi-lb4… 7 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Emplacement de connexionAu dessus
    Affectation des bornes (broche A)Signal de sortie 4… 20 mA positif
    Affectation des bornes (broche B)Signal de sortie 4… 20 mA négatif
    Conseils
    [1]Facteur de conversion 1 in / sec = 0,0254 m / sec.
    [2]Le signal de sortie fluctue à des fréquences inférieures à 5 Hz.
    [3]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
    [4]Typiquement
    [5]Détails : voirDéclaration de conformité PCB PS039etPS053
    fourniture incluse
    081A40Boulons de montage avec filetage 1/4 "-28-1
    ICS-6Étalonnage de la réponse en fréquence de 10 Hz au point supérieur de 3 dB, traçable au NIST-1
    (EX) Avec agrément ATEX
    Agrément pour atmosphères explosiblesDIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4
    Agrément pour atmosphères explosiblesEEx ia IIC T4, -40°C≤Ta≤80°C, II 1G
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G
    Agrément pour atmosphères explosiblesDIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4
    (M) Montage métrique
    fourniture incluse
    M081A61Boulon de montage métrique avec filetage M6-1
