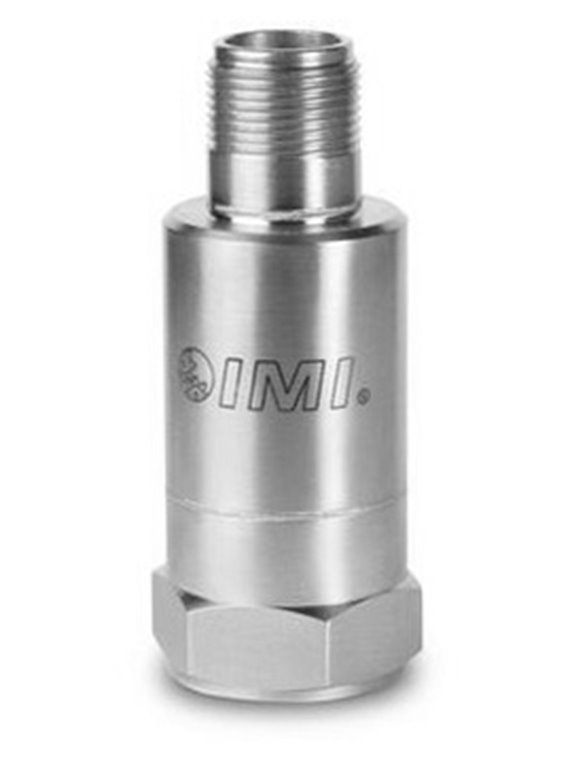

PCB- (M) 641B00
la valeur efficace de la vitesse de vibration,
| Donnee de base | |||
| Plage de mesure | 0,0 ... 0,5 pouces / sRMS | 0,0 ... 12,7 mm/sRMS | [1] |
| Zone de sortie | 4… 20 mA | ||
| Gamme de fréquence (± 10 %) | 600 ... 60 000 cpm | 10 ... 1 000 Hz | [2] [3] |
| Résolution large bande | 0,005 po/sRMS | 0,13 mm/sRMS | [4] |
| Erreur de linéarité | ± 1% | ||
| Conditions d'utilisation | |||
| Écart de température | -40 ... 185 ° F | -40 ... 85 °C | |
| Caractéristiques techniques | |||
| Tension d'alimentation | 12 ... 30 VCC | ||
| Temps de stabilisation (jusqu'à la valeur finale ± 2%) | <15 s | ||
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 1,0 dans | 25,4 mm | |
| Taille - hauteur | 2,6 pouces | 66 millimètres | |
| Dimensions | 4,7 onces | 131 grammes | |
| Filetage de montage | 1/4 "-28 UNF | Pas d'équivalent métrique | |
| Couple de montage | 3… 5 pi-lb | 4… 7 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Prise 2 broches (MIL-C-5015) | ||
| Emplacement de connexion | Au dessus | ||
| Affectation des bornes (broche A) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (broche B) | Signal de sortie 4… 20 mA négatif | ||
| Conseils | |||
| [1] | Facteur de conversion 1 in / sec = 0,0254 m / s. | ||
| [2] | Le signal de sortie fluctue à des fréquences inférieures à 5 Hz. | ||
| [3] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute) | ||
| [4] | Typiquement | ||
| [5] | Détails : voirDéclaration de conformité PCB PS039etPS053 | ||
| fourniture incluse | |||
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | -1 | |
| ICS-4 | Étalonnage de la réponse en fréquence de 0 Hz à la fréquence supérieure de 10 % | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A61 | boulon de montage métrique avec filetage M6 | -1 | |
| (EX) Avec agrément ATEX | |||
| Agrément pour atmosphères explosibles | DIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4 | ||
| Agrément pour atmosphères explosibles | EEx ia IIC T4, -40°C≤Ta≤80°C, II 1G | ||
| Agrément pour atmosphères explosibles | EEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G | ||
| Agrément pour atmosphères explosibles | DIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4 | ||
| (RV) sortie de signal brut - 100 mV / g (± 20%) | |||
| Connexion électrique | Prise 3 broches (MIL-C-5015) | ||
| Affectation des bornes (broche A) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (broche B) | Signal de sortie 4… 20 mA négatif | ||
| Affectation des bornes (broche C) | Signal brut positif |
PCB-(M)641B00
