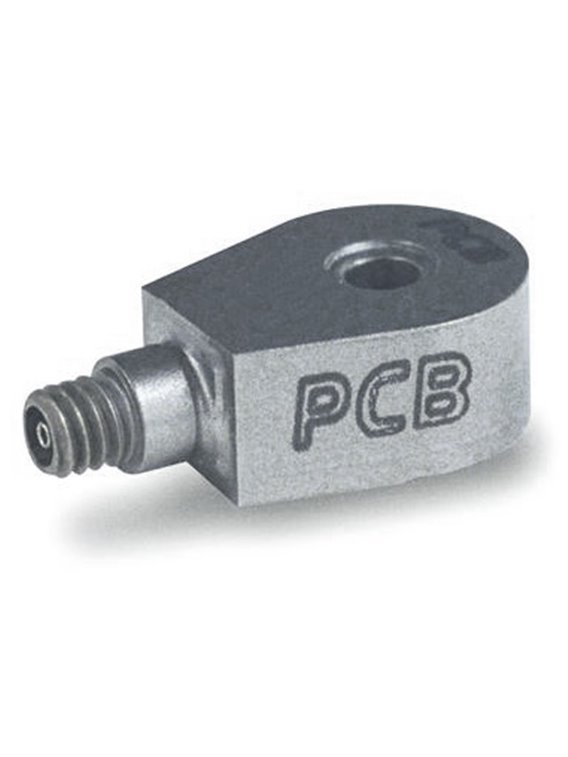

PCB- (M) 357B06

  • Capteur de vibration miniature avec sortie de charge,
  • Température d'utilisation continue jusqu'à 260°C,
  • Avec trou traversant,
  • Plage de mesure 500 g,
  • Sensibilité 5 pC/g,
  • Fréquence limite supérieure 10 000 Hz,
  • Masse 2,3 grammes,
  • 5-44 prise de raccordement sur le côté
  • Donnee de base
    Sensibilité (± 20%)5 pC/g0,51 pC / (m / s²)
    Plage de mesure± 500gpaquet± 4 905 m/s²paquet
    Gamme de fréquence (+5%)10 000 Hz[2]
    Gamme de fréquence (+10%)15 000 Hz[2] [3]
    Gamme de fréquence (+3 dB)25 000 Hz[2] [3]
    Fréquence de résonnance50 000 Hz
    Erreur de linéarité1%[6]
    Sensibilité à l'accélération latérale5%[5]
    Conditions d'utilisation
    Limite de surcharge (choc)± 10 000 gpaquet± 98 100 m/s²paquet
    Écart de température-65 ... 500 ° F-54 ... 260 °C
    Sensibilité à l'étirement (zone de base)0,05 g / µε≤0,5 (m / s²) / µε[1]
    Caractéristiques techniques
    capacité700 pF[1]
    Résistance d'isolement (à 21°C)> 100 000 MΩ
    Polarité de sortienégatif
    Isolation électrique (base)> 100 MΩ[4] [3]
    Caractéristiques physiques
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtiertitane
    scellerFermé hermétiquement
    Taille - hauteur0,23 po5,8 mm
    Taille - longueur0,65 po16,4 mm
    Taille - largeur0,38 po9,6 mm
    Dimensions0,08 once2,3 grammes[1]
    Connexion électrique5-44 coaxiaux
    Emplacement de connexionLatéralement
    AttachementÀ travers le trou
    Conseils
    [1]Typiquement
    [2]La fréquence limite inférieure dépend de l'électronique de conditionnement du signal utilisée.
    [3]Lors de l'utilisation de la rondelle isolante, la fréquence limite supérieure de la plage 10 % et 3 dB est généralement réduite de 2 000 Hz.
    [4]Lors de l'utilisation de la rondelle isolante
    [5]Sensibilité à l'accélération latérale typiquement ≤ 3%
    [6]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    fourniture incluse
    039A20Clé Allen, 5/64" hex-1
    081B36Vis de montage isolée, filetages 2-56 x 3/8" de long (pour le modèle 357B06)-1
    ACS-1Réponse en fréquence, traçable au NIST (10 Hz jusqu'au point supérieur de 5%)-1
    (M) Montage métrique
    fourniture incluse
    M039A20Clé Allen, hexagone 1.5mm-1
    M081B36Vis de montage métrique-1
    (P) Polarité de sortie positive
