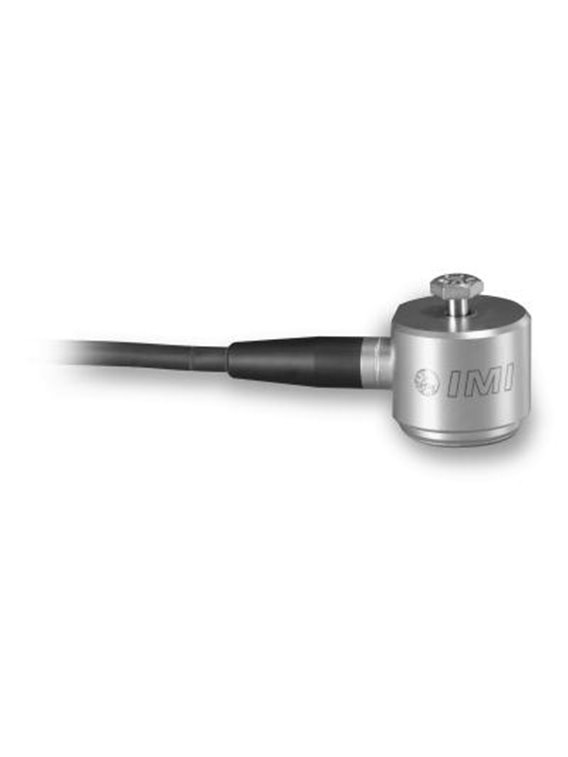

PCB- (M) 625B10
se terminant par une extrémité tronquée
| Donnee de base | |||
| Sensibilité (± 5%) | 10 mV/g | 1,0 mV / (m / s²) | [6] |
| Plage de mesure | ± 500g | ± 4 905 m/s² | |
| Gamme de fréquence (± 5%) | 30 ... 390 000 cpm | 0,5 ... 6 500 Hz | [3] |
| Gamme de fréquence (± 10 %) | 22 ... 450 000 cpm | 0,37 ... 7 500 Hz | |
| Gamme de fréquence (± 3 dB) | 12 ... 630 000 cpm | 0,2 ... 10 500 Hz | |
| Fréquence de résonnance | 1 500 kcpm | 25 000 Hz | [2] |
| Résolution large bande | 350 µg | 3 434 µm/s² | [2] |
| Erreur de linéarité | ± 1% | [4] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| classe de protection | IP68 | ||
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | 8,0 s | ||
| Constante de temps de décharge | 1.0 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <100 Ω | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 15 µg / Hz | 147 (µm / s²) / Hz | [2] |
| Bruit spectral (100 Hz) | 7 µg / Hz | 69 (µm / s²) / Hz | [2] |
| Bruit spectral (1 000 Hz) | 4 µg / Hz | 39 (µm / s²) / Hz | [2] |
| Protection électrique | RFI / ESD | ||
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - diamètre | 1,38 po | 35,1 mm | |
| Taille - hauteur | 1,13 po | 28,7 mm | |
| Masse (sans câble) | 5,1 onces | 145 grammes | |
| Attachement | À travers le trou | ||
| Filetage de montage | 1/4 "-28 | Pas d'équivalent | [5] |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Longueur de câble | 10 pieds | 3,0 m | |
| Type de câble | Polyuréthane | [1] | |
| Conseils | |||
| [1] | Câble blindé à deux fils avec fils torsadés | ||
| [2] | Typiquement | ||
| [3] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [4] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [5] | Peut également être monté avec une vis M6 | ||
| [6] | Facteur de conversion 1 g = 9,81 m / s² | ||
| fourniture incluse | |||
| 080B45 | Protection contre la température | -1 | |
| 081A73 | Vis de fixation 1/4 "-28 x 1,34" | -1 | |
| ICS-1 | Étalonnage de la réponse en fréquence de 10 Hz à la fréquence supérieure de 5% | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A73 | Vis de montage métrique avec filetage M6 | -1 | |
| (TO) sortie de température | |||
| Écart de température | 36 ... 250 ° F | 2…121°C | |
| Facteur de transfert | 5,56 mV / °F (Point zéro à 32 °F) | 10mV/°C | |
| Affectation des bornes (fil rouge) | Sortie d'accélération | ||
| Affectation des bornes (fil noir) | Dimensions | ||
| Affectation des bornes (fil blanc) | Sortie de température | ||
| Affectation des bornes (fil vert) | Dimensions | ||
| (LB) Tension de polarisation faible | |||
| Tension de polarisation | 6 ... 8 VCC | ||
| Tension d'alimentation | 12 ... 28 V.CC | ||
| Plage de mesure | ± 350g | ± 3 434 m/s² |
PCB-(M)625B10
