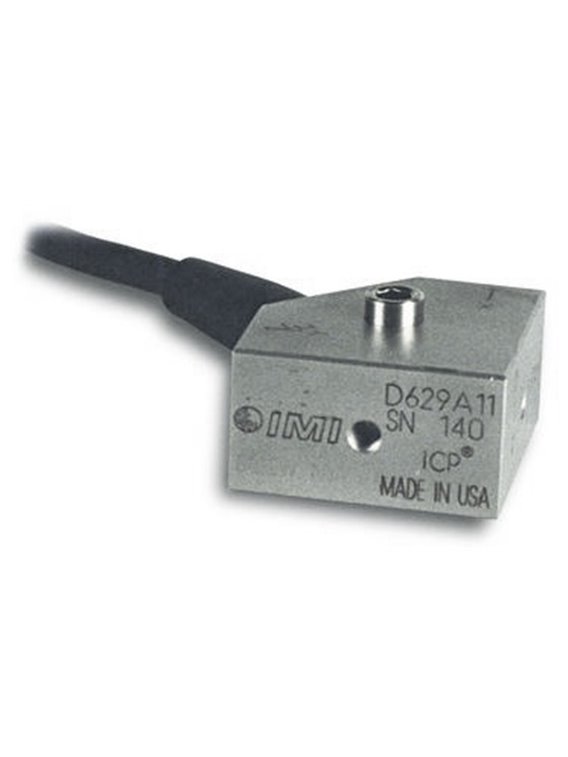

PCB- (M) 629A10

  • Capteur de vibrations industriel triaxial ICP®,
  • Avec trou traversant,
  • Plage de mesure 500 g,
  • Sensibilité 10 mV/g,
  • Gamme de fréquence 0,8 ... 8 000 Hz,
  • Étalonnage de la réponse en fréquence,
  • Câble de connexion intégré, longueur 3 mètres,
    se terminant par une extrémité tronquée
  • PCB-(M)629A10

    Références spécifiques

    Téléchargement

    Téléchargement (43.49k)

    Téléchargement (971.32k)

    Téléchargement (175.94k)
    Donnee de base
    Sensibilité (± 5%)10 mV/g1 mV / (m / s²)[5]
    Plage de mesure± 500g± 4 905 m/s²
    Gamme de fréquence (± 5%)144… 120 000 cpm2,4 ... 2 000 Hz[6] [7]
    Gamme de fréquence (± 10 %)102 ... 300 000 cpm1,7… 5 000 Hz
    Gamme de fréquence (± 3 dB)48 ... 480 000 cpm0,8 ... 8 000 Hz
    Fréquence de résonnance1 200 kcpm20 000 Hz[1]
    Résolution large bande316 µg3 100 µm/s²[1]
    Erreur de linéarité± 1%[2]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)3.0 s
    Constante de temps de décharge0,2 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<100 Ω
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)22,1 µg / Hz217 (µm / s²) / Hz[1]
    Bruit spectral (100 Hz)8,9 µg / Hz87,3 (µm / s²) / Hz[1]
    Bruit spectral (1 000 Hz)3,2 µg/√Hz31,4 (µm / s²) / Hz[1]
    Protection électriqueRFI / ESD
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - longueur1,5 pouces38,1 mm
    Taille - largeur1,5 pouces38,1 mm
    Taille - hauteur0,82 po20,8 mm
    Masse (sans câble)4,9 onces139 grammes
    Filetage de montage1/4 "-28Pas d'équivalent métrique[3]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriqueCâble intégré moulé
    Sortie de câbleLatéralement
    Affectation des bornes (fil rouge)Axe X
    Affectation des bornes (fil vert)axe Y
    Affectation des bornes (fil blanc)Axe z
    Affectation des bornes (fil noir)Dimensions
    Longueur de câble10 pieds3,0 m
    Type de câblePolyuréthane[4]
    Conseils
    [1]Typiquement
    [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [3]Peut également être monté avec une vis M6
    [4]Câble blindé à 4 fils avec fils torsadés
    [5]Facteur de conversion 1 g = 9,81 m / s²
    [6]Tolérance de la fréquence limite supérieure : ± 10 %
    [sept]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
    [8ème]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    081A56Vis de fixation 1/4 "-28 x 0.75"-1
    ICS-5Réponse en fréquence pour les transducteurs triaxiaux de 10 Hz à la fréquence supérieure de 5%-1
    (M) Montage métrique
