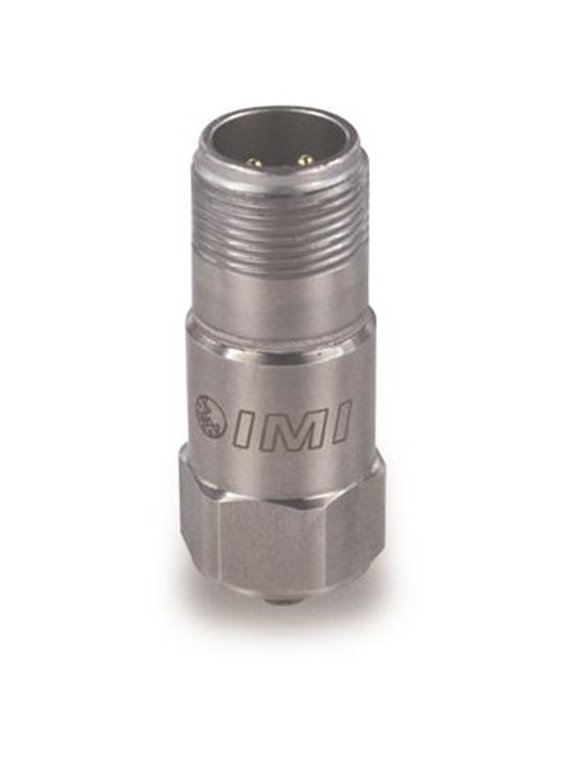

PCB- (M) 603M113
- Capteur de vibration piézoélectrique industriel
en technologie trois fils - Aucune alimentation de capteur ICP® requise
- Plage de mesure 20 g
- Sensibilité 100 mV/g
- Gamme de fréquence 1,6 ... 10 000 Hz
- Tension d'alimentation 3… 12 V
- Étalonnage en un point à 100 Hz
- Connecteur femelle 3 broches sur le dessus
| Caractéristiques | |||
|---|---|---|---|
| Donnee de base | Unités anglaises | Les unités SI | |
| Sensibilité (± 20%) | 100 mV/g | 10,2 mV / (m / s²) | [1] |
| Plage de mesure | ± 20g | ± 196 m/s² | |
| Gamme de fréquence (± 3 dB) | 96 ... 600 000 cpm | 1,6 ... 10 000 Hz | [4] |
| Fréquence de résonnance | 1 500 kcpm | 25 000 Hz | [2] |
| Résolution large bande (1 ... 10 000 Hz) | 1,5 mg | 15 mm/s² | [2] |
| Erreur de linéarité | ± 1% | [3] | |
| Sensibilité à l'accélération latérale | 7% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | paquet de 5 000 g | 49 050 m / s² pk | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| classe de protection | IP68 | ||
| Caractéristiques techniques | |||
| Temps de stabilisation (à ± 1% de la tension de polarisation) | 5,0 s | ||
| Constante de temps de décharge | 0.1 s | ||
| Tension d'alimentation | 3… 12 VCC | ||
| Impédance de sortie | <100 Ω | ||
| Tension de polarisation | 1,5 ... 6,0 V.CC | ||
| Bruit spectral (10 Hz) | 18 µg / Hz | 176,6 (µm / s²) / Hz | [2] |
| Bruit spectral (100 Hz) | 4 µg / Hz | 39,2 (µm / s²) / Hz | [2] |
| Bruit spectral (1 000 Hz) | 2 µg / Hz | 19,6 (µm / s²) / Hz | [2] |
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 11/16 po | 18 mm | |
| Taille - hauteur | 1,86 po | 47,2 mm | |
| Dimensions | 2,0 onces | 56,7 grammes | |
| Filetage de montage | 1/4 "-28 filetage interne | pas d'équivalent métrique | [5] |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | 3 broches MIL-C-5015 | ||
| lien | Au dessus | ||
| Connexion électrique (broche A) | Offre positive (+) | ||
| Connexion électrique (broche B) | Dimensions | ||
| Connexion électrique (broche C) | signal | ||
| Conseils | |||
|---|---|---|---|
| [1] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [2] | Typiquement | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [5] | Pas d'équivalent en unités SI | ||
| fourniture incluse | ||
|---|---|---|
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | (1) |
| ICS-2 | Étalonnage en un point à 100 Hz (traçable au NIST) | (1) |
