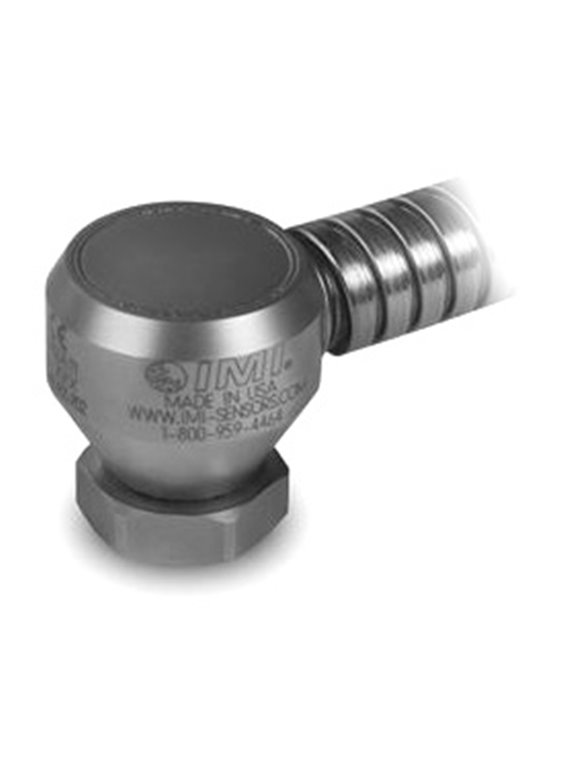

  • Transmetteur de vibrations avec sortie courant en conséquence
    la valeur de crête de la vitesse de vibration,
  • Plage de mesure 0 ... 25,4 mm / s,
  • Plage de sortie 4 ... 20 mA,
  • Gamme de fréquence 3 ... 1 000 Hz,
  • Câble de connexion intégré librement réglable avec armure, longueur 3 mètres,
    se terminant par une extrémité tronquée

"

Donnee de base
Plage de mesure0,0 ... 1 pouce / spaquet0 ... 25,4 mm/spaquet[1]
Zone de sortie4… 20 mA
Gamme de fréquence (± 10 %)180 ... 60 000 cpm3 ... 1 000 Hz[2] [3]
Résolution large bande0,005 po/sRMS0,13 mm/sRMS[4]
Erreur de linéarité± 1%
Conditions d'utilisation
Écart de température-40 ... 185 ° F-40 ... 85 °C
Caractéristiques techniques
Tension d'alimentation12 ... 30 VCC
Temps de stabilisation (pour une plage de ± 2% de la pleine échelle)<15 s
Isolation électrique (boîtier)> 100 000 000 Ω
Caractéristiques physiques
Taille - hexagone7/8 po22,2 mm
Taille - hauteur1,41 dans35,8 mm
Masse (sans câble)3,8 onces108 grammes
Filetage de montage-16 filetage internePas d'équivalent métrique
Couple de montage3… 5 pi-lb4… 7 Nm
Élément capteurCéramique
Géométrie de l'élément capteurPrincipe de cisaillement
Matériau du boîtieracier inoxydable
scellerFermé hermétiquement
Connexion électriqueCâble blindé intégré
Sortie de câbleLatéralement
Terminaison de câbleCouper l'extrémité
Affectation des bornes (fil rouge)Signal de sortie 4… 20 mA positif
Affectation des bornes (fil bleu)Signal de sortie 4… 20 mA négatif
Longueur de câble10 pieds3,0 m
Type de câblePolyuréthane
Conseils
[1]Facteur de conversion 1 in / sec = 0,0254 m / sec.
[2]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
[3]Le signal de sortie fluctue à des fréquences inférieures à 5 Hz.
[4]Valeur typique
[5]Détails : voirDéclaration de conformité PCB PS039etPS053
fourniture incluse
080A162Boulons de montage ¾-16 à 1/4 "-28-1
ICS-4Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations-1
(EX) Avec agrément ATEX
Agrément pour atmosphères explosiblesEEx ia IIC T4, -40°C≤Ta≤80°C, II 1G
Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G
Agrément pour atmosphères explosiblesDIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4
Agrément pour atmosphères explosiblesDIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4
(RV) sortie de signal brut - 100 mV / g (± 20%)
Connexion électriqueCâble intégré
Affectation des bornes (fil rouge)Signal de sortie 4… 20 mA positif
Affectation des bornes (fil noir)Signal de sortie 4… 20 mA négatif
Affectation des bornes (fil blanc)Signal brut positif
Affectation des bornes (fil vert)Signal brut négatif
(M) Montage métrique
fourniture incluse
M080A163Boulon de fixation ¾-16 sur M6 x 1-1
PCB-(M)642A61
