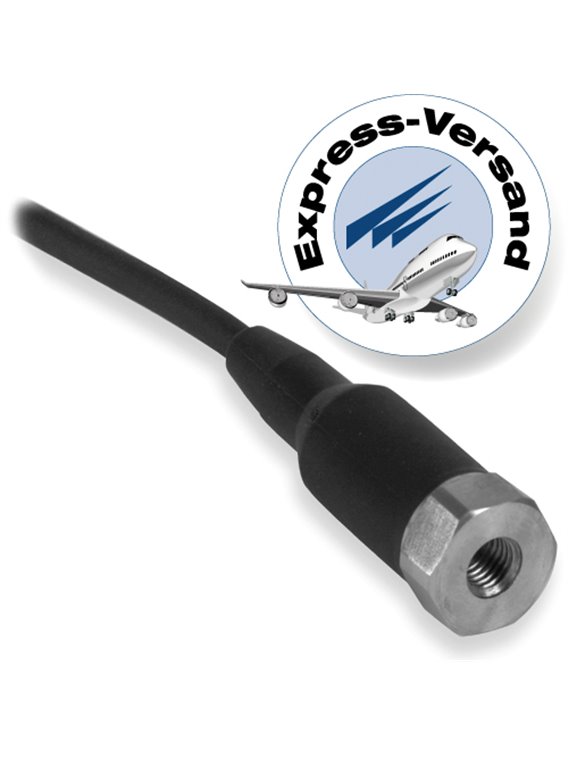

PCB- (M) 608A11 / 050BZ
    zoom_out_map

      PCB-(M) 608A11 / 050BZ

    • Capteur de vibrations industriel ICP®,
    • Plage de mesure 50 g,
    • Sensibilité 100 mV/g,
    • Gamme de fréquence 0,5 ... 10 000 Hz,
    • Etalonnage en un point à 100 Hz,
    • Câble de connexion intégré, longueur 15 mètres,
      se terminant par une extrémité tronquée
    • Donnee de base
      Sensibilité (± 15%)100 mV/g10,2 mV / (m / s²)[3]
      Plage de mesure± 50g± 490 m/s²
      Gamme de fréquence (± 3 dB)30 ... 600 000 cpm0,5 ... 10 000 Hz
      Fréquence de résonnance1 320 kcpm22 000 Hz[4]
      Résolution large bande350 µg3 434 µm/s²[4]
      Erreur de linéarité± 1%[5]
      Sensibilité à l'accélération latérale7%
      Conditions d'utilisation
      Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
      Écart de température-65 ... 250 ° F-54… 121°C
      classe de protectionIP68
      Caractéristiques techniques
      Temps d'établissement (à la tension de polarisation ± 1%)≤2.0 s
      Constante de temps de décharge0.3 s
      Tension d'alimentation18 ... 28 V.CC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie<150
      Tension de polarisation8… 12VCC
      Bruit spectral (10 Hz)8 µg / Hz78,5 (µm / s²) / Hz[4]
      Bruit spectral (100 Hz)5 µg / Hz49,1 (µm / s²) / Hz[4]
      Bruit spectral (1 000 Hz)4 µg / Hz39,2 (µm / s²) / Hz[4]
      Isolation électrique (boîtier)> 100 MΩ
      Caractéristiques physiques
      Taille - hexagone9/16 po14 mm
      Taille - hauteur2,5 pouces64 mm
      Terre (avec câble)3,5 onces99,3 grammes
      AttachementBoulons de montage
      Filetage de montage1/4 "-28 filetage interne[1]
      Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtieracier inoxydable
      scellerMis en pot
      Connexion électriqueCâble intégré moulé
      Sortie de câbleAu dessus
      Longueur de câble50 pieds15,2 mètres
      Type de câblePolyuréthane[2]
      Conseils
      [1]Pas d'équivalent en unités SI
      [2]Câble blindé à deux fils avec fils torsadés
      [3]Facteur de conversion 1 g = 9,81 m / s²
      [4]Typiquement
      [5]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [6]Détails : voir la déclaration de conformité PCB PS023etPS060
      fourniture incluse
      081A40Boulons de montage avec filetage 1/4 "-28-1
      ICS-2Étalonnage en un point à 100 Hz (traçable au NIST)-1
      (M) Montage métrique
      fourniture incluse
      M081A61Boulon de montage métrique avec filetage M6-1
      (TO) sortie de température
      Écart de température36 ... 250 ° F2…121°C
      Facteur de transfert5,56 mV / ° F
      (Point zéro à 32 °F)
      10mV/°C
      Connexion électriqueCâble intégré moulé
      Affectation des bornes (fil rouge)Sortie d'accélération
      Affectation des bornes (fil noir)Dimensions
      Affectation des bornes (fil blanc)Sortie de température
      (EX) Avec agrément ATEX
      Agrément pour atmosphères explosiblesCl I, Div 2, Groupes A, B, C, D
      ExnL IIC T4, AExnA IIC T4
      Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 3G
      Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 1G
      Agrément pour atmosphères explosiblesCl I, Div I, Groupes A, B, C, D
      Cl II, Div I, Groupes E, F, G
      Cl III, Division I
      Agrément pour atmosphères explosiblesExia IIC T4, AExia IIC, T4
      (LB) Tension de polarisation faible
      Tension de polarisation4,8 ... 6,5 V.CC
      Tension d'alimentation12 ... 28 V.CC
      Plage de mesure± 10g± 98 m/s²
