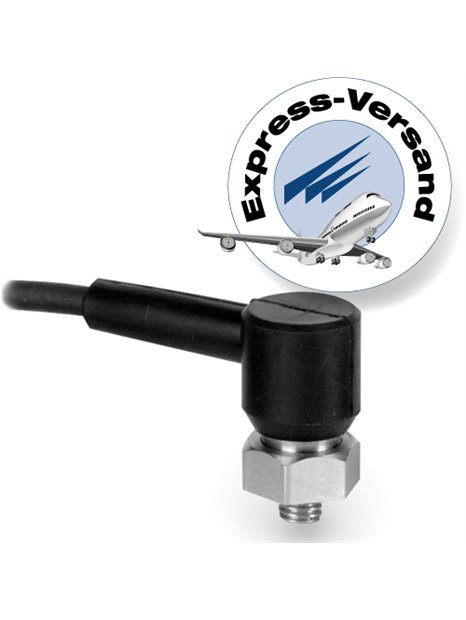

PCB- (M) 607A11 / 030BZ
se terminant par une extrémité tronquée
Donnee de base | |||
Sensibilité (± 15%) | 100 mV/g | 10,2 mV / (m / s²) | [sept] |
Plage de mesure | ± 50g | ± 490 m/s² | |
Gamme de fréquence (± 3 dB) | 30 ... 600 000 cpm | 0,5 ... 10 000 Hz | |
Fréquence de résonnance | 1 500 kcpm | 25 000 Hz | [1] |
Résolution large bande | 350 µg | 3 434 µm/s² | [1] |
Erreur de linéarité | ± 1% | [6] | |
Sensibilité à l'accélération latérale | 7% | ||
Conditions d'utilisation | |||
Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
Écart de température | -65 ... 250 ° F | -54… 121°C | |
classe de protection | IP68 | ||
Caractéristiques techniques | |||
Temps d'établissement (à la tension de polarisation ± 1%) | 2 s | ||
Constante de temps de décharge | 0.3 s | ||
Tension d'alimentation | 18 ... 28 V.CC | ||
Alimentation en courant constant | 2… 20 mA | ||
Impédance de sortie | <150 | ||
Tension de polarisation | 8… 12VCC | ||
Bruit spectral (10 Hz) | 8 µg / Hz | 78,5 (µm / s²) / Hz | [1] |
Bruit spectral (100 Hz) | 5 µg / Hz | 49,1 (µm / s²) / Hz | [1] |
Bruit spectral (1 000 Hz) | 4 µg / Hz | 39,2 (µm / s²) / Hz | [1] |
Isolation électrique (boîtier) | > 100 MΩ | ||
Caractéristiques physiques | |||
Taille - hexagone | 9/16 po | 14 mm | |
Taille - hauteur | 0,97 dans | 24,6 mm | |
Masse (sans câble) | 1,1 once | 31 grammes | [4] |
Attachement | Boulons de montage | ||
Couple de montage (boulon de montage) | 7… 8 pi-lb | 9,5 ... 10,8 Nm | [2] [3] |
Couple de montage (écrou-raccord hexagonal) | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
Élément capteur | Céramique | ||
Géométrie de l'élément capteur | Principe de cisaillement | ||
Matériau du boîtier | acier inoxydable | ||
sceller | Fermé hermétiquement | ||
Connexion électrique | Câble intégré moulé | ||
Sortie de câble | Latéralement | ||
Longueur de câble | 30 pieds | 9,14 mètres | |
Type de câble | Polyuréthane | [5] | |
Conseils | |||
[1] | Typiquement | ||
[2] | L'installation nécessite une clé hexagonale de 1/8" (pour les boulons de montage en pouces) ou 3 mm (pour les boulons de montage métriques). | ||
[3] | Le boulon de fixation doit être serré avec un couple plus élevé que l'écrou-raccord hexagonal afin que le capteur puisse à nouveau être démonté sans aucun problème. | ||
[4] | Avec boulons de fixation | ||
[5] | Câble blindé à deux fils avec fils torsadés | ||
[6] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
[sept] | Facteur de conversion 1 g = 9,81 m / s² | ||
[8ème] | Détails : voir la déclaration de conformité PCB PS023etPS060 | ||
fourniture incluse | |||
080A156 | Boulons de fixation 1/2 "-20 à 1/4" -28 | -1 | |
ICS-2 | Étalonnage en un point à 100 Hz (traçable au NIST) | -1 | |
(M) Montage métrique | |||
fourniture incluse | |||
M080A159A | Boulon de fixation 1/2"-20 sur M6 x 1 | -1 | |
(TO) sortie de température | |||
Écart de température | 36 ... 250 ° F | 2…121°C | |
Facteur de transfert | 5,56 mV / ° F (Point zéro à 32 °F) | 10mV/°C | |
Connexion électrique | Câble intégré moulé | ||
Affectation des bornes (fil rouge) | Sortie d'accélération | ||
Affectation des bornes (fil noir) | Dimensions | ||
Affectation des bornes (fil blanc) | Sortie de température | ||
(EX) Avec agrément ATEX | |||
Agrément pour atmosphères explosibles | Exia IIC T4, AExia IIC, T4 | ||
Agrément pour atmosphères explosibles | EEx nL IIC T4, -40 °C≤Ta≤121 °C, II 1G | ||
Agrément pour atmosphères explosibles | Cl I, Div I, Groupes A, B, C, D Cl II, Div I, Groupes E, F, G Cl III, Division I | ||
Agrément pour atmosphères explosibles | Cl I, Div 2, Groupes A, B, C, D ExnL IIC T4, AExnA IIC T4 | ||
Agrément pour atmosphères explosibles | EEx nL IIC T4, -40 °C≤Ta≤121 °C, II 3G |
