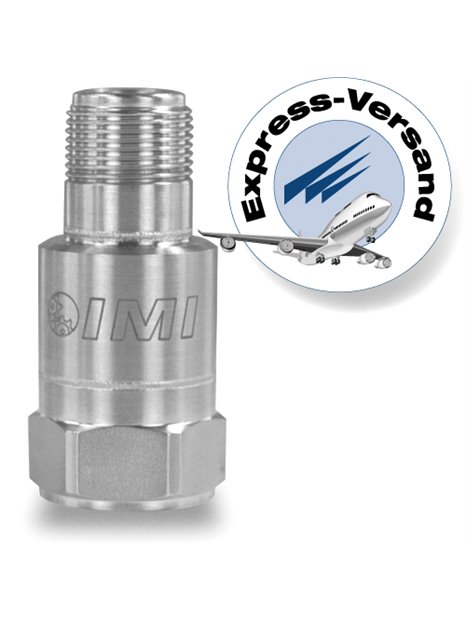

PCB- (M) 627A01

  • Capteur de vibrations industriel ICP®,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,33 ... 10 000 Hz,
  • Etalonnage en un point à 100 Hz,
  • Connecteur femelle 2 broches sur le dessus
  • Donnee de base
    Sensibilité (± 15%)100 mV/g10,2 mV / (m / s²)[5]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 3 dB)20 ... 600 000 cpm0,33 ... 10 000 Hz[4]
    Fréquence de résonnance1 080 kcpm18 000 Hz[3]
    Résolution large bande1 000 µg9 810 µm/s²[3]
    Erreur de linéarité± 1%[1]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    classe de protectionIP68
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)10 s
    Constante de temps de décharge0,5 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<100 Ω
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)50 µg / Hz491 (µm / s²) / Hz[3]
    Bruit spectral (100 Hz)20 µg / Hz196 (µm / s²) / Hz[3]
    Bruit spectral (1 000 Hz)6 µg / Hz59 (µm / s²) / Hz[3]
    Protection électriqueRFI / ESD
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone7/8 po22 mm
    Taille - hauteur2,06 pouces52,3 mm
    Dimensions3,3 onces94 grammes
    Filetage de montage1/4 "-28 filetage interne[2]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurquartz
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Emplacement de connexionAu dessus
    Conseils
    [1]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [2]Pas d'équivalent en unités SI
    [3]Typiquement
    [4]Tolérance de la fréquence limite supérieure : ± 10 %
    [5]Facteur de conversion 1 g = 9,81 m / s²
    [6]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    081A40Boulons de montage avec filetage 1/4 "-28-1
    (M) Montage métrique
    fourniture incluse
    M081A61Boulon de montage métrique avec filetage M6-1
