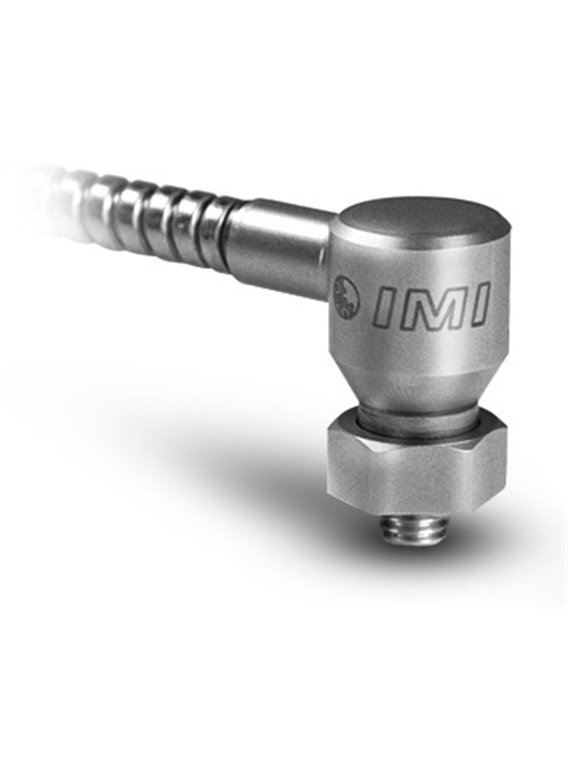

PCB- (M) 607A61

  • Capteur de vibrations industriel ICP®,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,5 ... 10 000 Hz,
  • Etalonnage en un point à 100 Hz,
  • Câble de connexion intégré librement réglable avec armure, longueur 3 mètres,
    se terminant par une extrémité tronquée
  • Donnee de base
    Sensibilité (± 15%)100 mV/g10,2 mV / (m / s²)[6]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 3 dB)30 ... 600 000 cpm0,5 ... 10 000 Hz
    Fréquence de résonnance1 500 kcpm25 000 Hz[1]
    Résolution large bande350 µg3 434 µm/s²[1]
    Erreur de linéarité± 1%[3]
    Sensibilité à l'accélération latérale7%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    classe de protectionIP67
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)2 s
    Constante de temps de décharge0.3 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<150
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)8 µg / Hz78,5 (µm / s²) / Hz[1]
    Bruit spectral (100 Hz)5 µg / Hz49,1 (µm / s²) / Hz[1]
    Bruit spectral (1 000 Hz)4 µg / Hz39,2 (µm / s²) / Hz[1]
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone9/16 po14 mm
    Taille - hauteur1,0 dans25,4 mm
    Masse (sans câble)1,1 once31 grammes[2]
    AttachementBoulons de montage
    Filetage de montage1/2 "-20 filetage interne[4]
    Couple de montage (boulon de montage)3… 4 pi-lb4,1 ... 5,4 Nm[7] [8]
    Couple de montage (écrou-raccord hexagonal)2… 3 pi-lb2,7 ... 4,1 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriqueCâble blindé intégré
    Sortie de câbleLatéralement
    Longueur de câble10 pieds3,0 m
    Type de câblePolyuréthane[5]
    Conseils
    [1]Typiquement
    [2]Avec boulons de fixation
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Pas d'équivalent en unités SI
    [5]Câble à deux fils avec armure en acier inoxydable
    [6]Facteur de conversion 1 g = 9,81 m / s²
    [sept]L'installation nécessite une clé hexagonale de 1/8" (pour les boulons de montage en pouces) ou 3 mm (pour les boulons de montage métriques).
    [8ème]Le boulon de fixation doit être serré avec un couple plus élevé que l'écrou-raccord hexagonal afin que le capteur puisse à nouveau être démonté sans aucun problème.
    [9]Détails : voir la déclaration de conformité PCB PS023etPS060
    fourniture incluse
    080A156Boulons de fixation 1/2 "-20 à 1/4" -28-1
    ICS-2Étalonnage en un point à 100 Hz (traçable au NIST)-1
    (M) Montage métrique
    fourniture incluse
    M080A159ABoulon de fixation 1/2"-20 sur M6 x 1-1
    (TO) sortie de température
    Écart de température36 ... 250 ° F2…121°C
    Facteur de transfert5,56 mV / °F
    (Point zéro à 32 °F)
    10mV/°C
    Connexion électriqueCâble blindé intégré
    Affectation des bornes (fil rouge)Sortie d'accélération
    Affectation des bornes (fil noir)Dimensions
    Affectation des bornes (fil blanc)Sortie de température
    (EX) Avec agrément ATEX
    Agrément pour atmosphères explosiblesCl I, Div 2, Groupes A, B, C, D
    ExnL IIC T4, AExnA IIC T4
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 3G
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 1G
    Agrément pour atmosphères explosiblesCl I, Div I, Groupes A, B, C, D
    Cl II, Div I, Groupes E, F, G
    Cl III, Division I
    Agrément pour atmosphères explosiblesExia IIC T4, AExia IIC, T4
