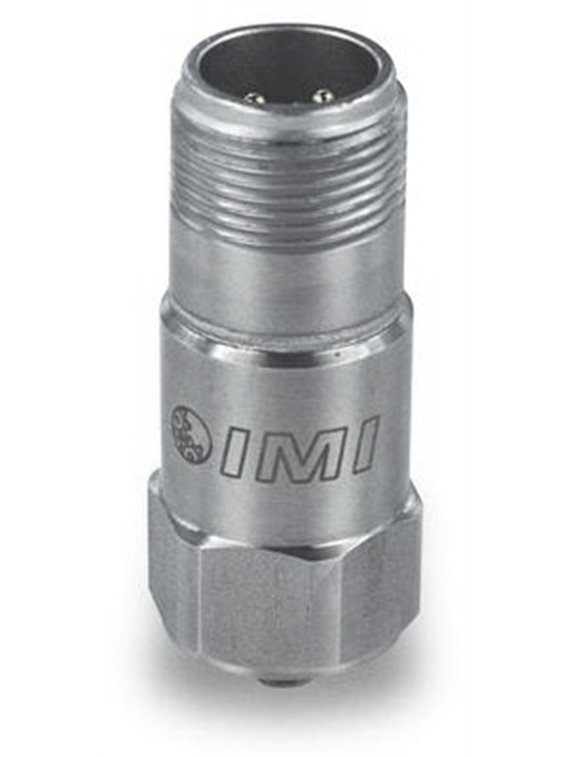

      PCB- (M) 603C05

    • Capteur de vibrations industriel ICP®,
    • Plage de mesure 100 g,
    • Sensibilité 50 mV/g,
    • Gamme de fréquence 1,2 ... 10 000 Hz,
    • Etalonnage en un point à 100 Hz,
    • Connecteur femelle 2 broches sur le dessus
    • Donnee de base
      Sensibilité (± 20%)50 mV/g5,1 mV / (m / s²)[5]
      Plage de mesure± 100g± 981 m/s²
      Gamme de fréquence (± 3 dB)72 ... 600 000 cpm1,2 ... 10 000 Hz[1]
      Fréquence de résonnance1 500 kcpm25 000 Hz[2]
      Résolution large bande750 µg7 358 µm/s²[2]
      Erreur de linéarité± 1%[3]
      Sensibilité à l'accélération latérale7%
      Conditions d'utilisation
      Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
      Écart de température-65 ... 250 ° F-54… 121°C
      classe de protectionIP68
      Caractéristiques techniques
      Temps d'établissement (à la tension de polarisation ± 1%)≤2.0 s
      Constante de temps de décharge≥0,4 s
      Tension d'alimentation18 ... 28 V.CC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie<150
      Tension de polarisation8… 12VCC
      Bruit spectral (10 Hz)18 µg / Hz176 (µm / s²) / Hz[2]
      Bruit spectral (100 Hz)10 µg / Hz98,1 (µm / s²) / Hz[2]
      Bruit spectral (1 000 Hz)7 µg / Hz68,7 (µm / s²) / Hz[2]
      Isolation électrique (boîtier)> 100 MΩ
      Caractéristiques physiques
      Taille - hexagone11/16 po18 mm
      Taille - hauteur1,65 po42,2 mm
      Dimensions1,8 onces51 grammes
      Filetage de montage1/4 "-28 filetage internePas d'équivalent métrique[4]
      Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Connexion électriquePrise 2 broches (MIL-C-5015)
      Emplacement de connexionAu dessus
      Conseils
      [1]Tolérance de la fréquence limite supérieure : ± 10 %
      [2]Typiquement
      [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [4]Pas d'équivalent en unités SI
      [5]Facteur de conversion 1 g = 9,81 m / s²
      [6]Détails : voir la déclaration de conformité PCB PS023etPS060
      fourniture incluse
      081A40Boulons de montage avec filetage 1/4 "-28-1
      ICS-2Étalonnage en un point à 100 Hz (traçable au NIST)-1
      (M) Montage métrique
      fourniture incluse
      M081A61Boulon de montage métrique avec filetage M6-1
      (TO) sortie de température
      Écart de température36 ... 250 ° F2…121°C
      Facteur de transfert5,56 mV / ° F
      (Point zéro à 32 °F)
      10mV/°C
      Connexion électrique3 broches MIL-C-5015
      Affectation des bornes (broche A)Sortie d'accélération
      Affectation des bornes (broche B)Dimensions
      Affectation des bornes (broche C)Sortie de température
      Taille - hauteur1,86 po47,2 mm
      Dimensions2,0 onces56,7 grammes
      (EX) Avec agrément ATEX
      Agrément pour atmosphères explosiblesCl I, Div 2, Groupes A, B, C, D
      ExnL IIC T4, AExnA IIC T4
      Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 1G
      Agrément pour atmosphères explosiblesCl I, Div I, Groupes A, B, C, D
      Cl II, Div I, Groupes E, F, G
      Cl III, Division I
      Agrément pour atmosphères explosiblesExia IIC T4, AExia IIC, T4
      Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 3G
