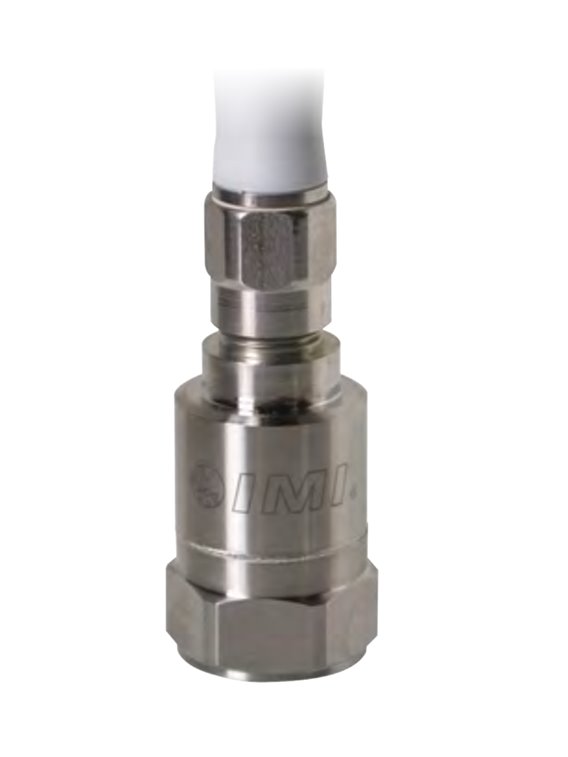

Kit accéléromètre ICP® : PCB- (M) 601A92 & 507QSXXXBZ
- Kit accéléromètre ICP® conforme IP69K, silencieux,
- Aligné sur les exigences élevées en matière d'hygiène dans la production alimentaire,
- Se compose du capteur PCB- (M) 601A92 et du câble 507QSXXXBZ,
- Capteur de vibrations industriel ICP®,
- Plage de mesure 10 g,
- Sensibilité 500 mV/g,
- Gamme de fréquence 0,17 ... 10 000 Hz,
- Etalonnage en un point à 100 Hz,
- Prise de connexion M12 sur le dessus
| Donnee de base | |||
| Sensibilité (± 20%) | 500 mV/g | 51 mV / (m / s²) | [1] |
| Plage de mesure | ± 10g | ± 98 m/s² | |
| Gamme de fréquence (± 5%) | 28 ... 240 000 cpm | 0,47 ... 4000 Hz | [4] |
| Gamme de fréquence (± 10 %) | 20 ... 300 000 cpm | 0,33… 5 000 Hz | |
| Gamme de fréquence (± 3 dB) | 10 ... 600 000 cpm | 0,17 ... 10 000 Hz | |
| Fréquence de résonnance | 960 kcpm | 16 000 Hz | [2] |
| Résolution large bande (1 ... 10 000 Hz) | 35 µg | 343 µm/s² | [2] |
| Erreur de linéarité | ± 1% | [3] | |
| Sensibilité à l'accélération latérale | 7% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | paquet de 5 000 g | 49 050 m / s² pk | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| Influence de la température sur la sensibilité | Voir courbe ci-dessous | [2] | |
| classe de protection | IP69K | ||
| Caractéristiques techniques | |||
| Temps de stabilisation (à ± 1% de la tension de polarisation) | 10 s | ||
| Constante de temps de décharge | 1.0 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <150 | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 3 µg / Hz | 29,4 (µm / s²) / Hz | [2] |
| Bruit spectral (100 Hz) | 0,7 µg / Hz | 6,9 (µm / s²) / Hz | [2] |
| Bruit spectral (1 000 Hz) | 0,5 µg / Hz | 4,9 (µm / s²) / Hz | [2] |
| Isolation électrique | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 7/8 po | 22,2 mm | |
| Taille - hauteur | 1,82 po | 46,3 mm | |
| Dimensions | 2,8 onces | 80 grammes | |
| Filetage de montage | 1/4 "filetage femelle | Pas d'équivalent métrique | [5] |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | Acier inoxydable (316L) | ||
| sceller | Fermé hermétiquement | ||
| lien | Au dessus | ||
| Conseils | |||
| [1] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [2] | Typiquement | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [5] | Pas d'équivalent en unités SI | ||
| [6] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | |||
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | -1 | |
| ICS-2 | Étalonnage en un point à 100 Hz (traçable au NIST) | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A61 | Boulon de montage métrique avec filetage M6 | -1 |
PCB-(M)601A92 & 507QSXXXBZ
