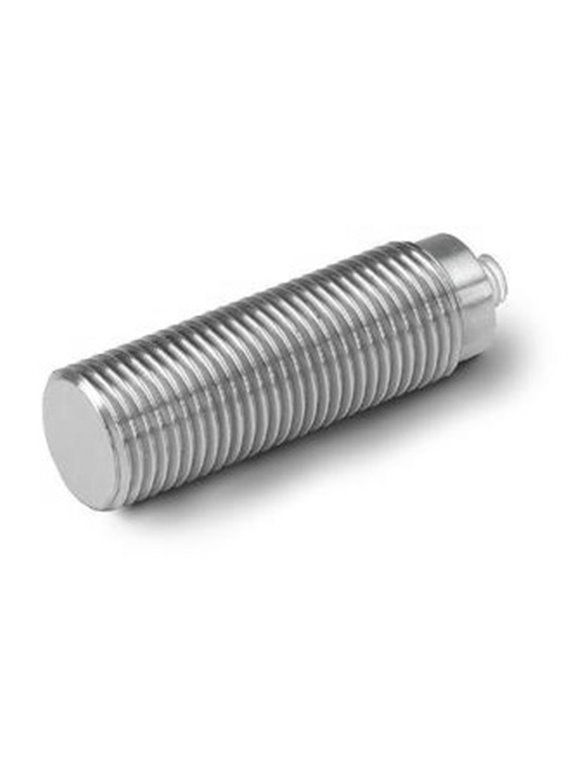

PCB- (M) 134A24

  • Capteur de pression Tourmaline ICP®,
  • Pour les ondes de choc,
  • Plage de mesure 6 900 kPa,
  • Sensibilité 0,73 mV / kPa
    (en combinaison avec l'amplificateur en ligne 402A),
  • connecteur femelle 10-32
  • Donnee de base
    Plage de mesure (plage de sortie ± 5 V)1 000 psi6 895 kPa
    Plage de surcharge utilisable (plage de sortie ± 10 V)2 000 psi13 790 kPa[1]
    Sensibilité (± 15%)5 mV/psi0,73 mV/kPa[2]
    Pression statique maximale15 000 psi103 425 kPa
    résolution0,02 psi0,14 kPa
    Fréquence de résonnance1 500 000 Hz
    Temps de montée (pression réfléchie)0.2 µs
    Fréquence limite inférieure (-5%)0,25 Hz
    Erreur de linéarité2% FS[3]
    Conditions d'utilisation
    Plage de température (fonctionnement)32… 120 °F0 ... 49 ° C
    Choc de température maximum (pendant une fraction de seconde)5 000 °F2 760 °C
    Caractéristiques techniques
    Polarité de sortie (pression positive)positif
    Constante de temps de décharge (à température ambiante)1 s
    Tension d'alimentation20 ... 30 VCC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie100 Ω
    Tension de polarisation8 ... 14 V.CC
    Caractéristiques physiques
    Élément capteurTourmaline
    Matériau du boîtieracier inoxydable
    membraneUne résine époxy
    scellerUne résine époxy
    Connexion électriquePrise coaxiale 10-32
    Dimensions1,4 once39 grammes
    Conseils
    [1]Pour une plage de sortie jusqu'à 10 V, la tension d'alimentation doit être d'au moins 24 V.CCêtre. Si la tension de polarisation du capteur est faible, aucune plage de sortie négative jusqu'à -10 V ne peut être utilisée.
    [2]Calibré en tant que système avec un câble de 7,5 cm de long (type 003) et un amplificateur de charge en ligne de la série 402A
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    061A30Clé de montage à 2 broches-1
    (M) Montage métrique
    PCB-(M)134A24
