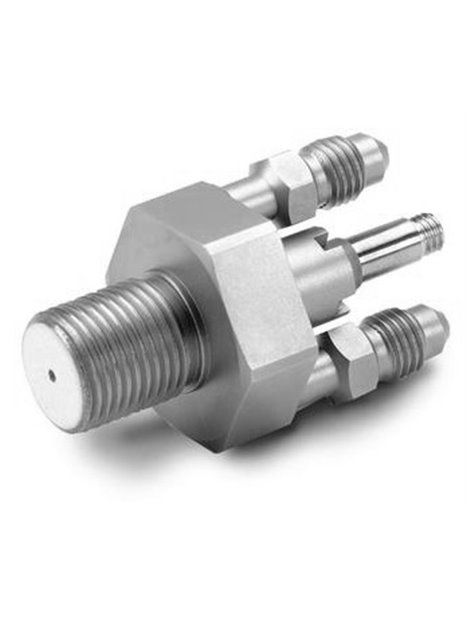

      PCB- (M) 124A24

    • Capteur de pression ICP® à membrane Invar,
    • Pour les moteurs de fusée,
    • Refroidi à l'eau,
    • Plage de mesure 6 900 kPa,
    • Sensibilité 0,72 mV/kPa,
    • connecteur femelle 10-32
    • Donnee de base
      Plage de mesure (plage de sortie ± 5 V)1 000 psi6 895 kPa
      Plage de surcharge utilisable (plage de sortie ± 10 V)2 000 psi13 790 kPa
      Sensibilité (± 15%)5,0 mV/psi0,725 mV/kPa
      Pression statique maximale5 000 psi34 475 kPa
      résolution0,02 psi0,14 kPa
      Fréquence de résonnance15 000 Hz
      Temps de montée (pression réfléchie)30 µs
      Fréquence limite inférieure (-5%)0,005 Hz
      Erreur de linéarité≤ 1,0% FS[1]
      Conditions d'utilisation
      Sensibilité à l'accélération0,002 psi / g≤0,0014 kPa / (m / s²)
      Plage de température (fonctionnement)-100 ... 250 ° F-73… 121°C[2]
      Coefficient de température de sensibilité0,03% / °F0,054% / °C
      Choc de température maximum (pendant une fraction de seconde)5 000 °F2 760 °C
      Résistance maximale aux chocs10 000 gpaquet98 070 m/s²paquet
      Caractéristiques techniques
      Polarité de sortie (pression positive)positif
      Constante de temps de décharge (à température ambiante)100 s
      Tension d'alimentation20 ... 30 VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie100 Ω
      Tension de polarisation8 ... 14 V.CC
      Isolation électrique100 MΩ
      Caractéristiques physiques
      Géométrie de l'élément capteurPrincipe de compression
      Élément capteurquartz
      Matériau du boîtieracier inoxydable
      membraneInvar
      scellerFermé hermétiquement
      Connexion électriquePrise coaxiale 10-32
      Dimensions3,9 onces110 grammes
      Type de câbleType 006, câble robuste et silencieux
      Longueur de câble4 pieds1,2 m
      Débit d'eau (à 50 psi)1,2 gal/min4,5 l/min
      Conseils
      [1]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [2]La spécification fait référence à la température de fonctionnement du capteur interne sans refroidissement.
      [3]Détails : voir la déclaration de conformité PCB PS023
      fourniture incluse
      065A09Bague d'étanchéité, 0,560 "extérieur x 0,500" intérieur x 0,060 "haut, laiton-3
      070A08Adaptateur de câble (prise 10-32 vers prise BNC)-1
      (M) Montage métrique
      fourniture incluse
      065A16Joint torique, 0,624 "extérieur x 0,553" intérieur x 0,060 "haut, laiton-3
      (S) membrane en acier inoxydable
      membrane316L (acier inoxydable)
      PCB-(M)124A24
