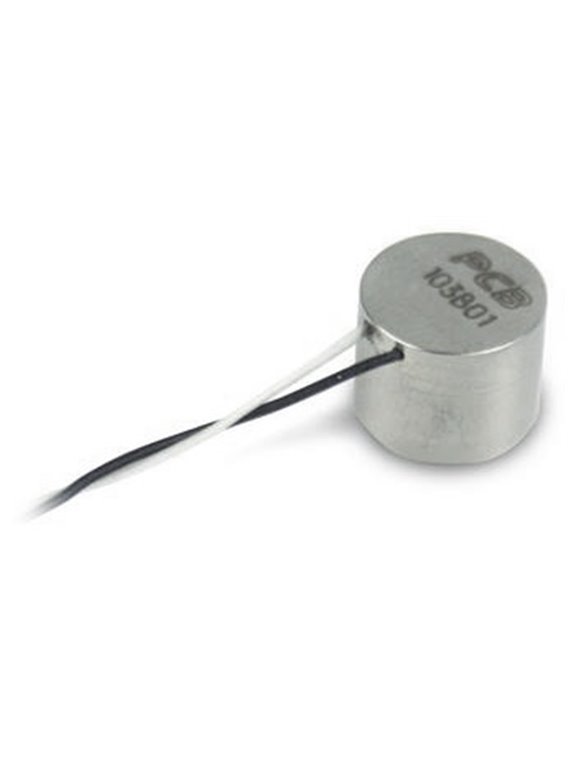

PCB- (M) 103B11
- Capteur de pression ICP® avec membrane en acier inoxydable,
- Pour les mesures de turbulence,
- Plage de mesure 68,6 kPa (190,7 dB),
- Sensibilité 72,5 mV/kPa,
- Fréquence limite inférieure 0,5 Hz,
- Câble de connexion intégré, longueur 38 cm,
se terminant sur des extrémités dénudées et étamées
| Donnee de base | |||
| Plage de mesure (plage de sortie ± 5 V) | 10 psi | 190,7 dB | |
| Plage de surcharge utilisable (plage de sortie ± 10 V) | 20 psi | 196,7 dB | [1] |
| Sensibilité (± 15%) | 500 mV/psi | 72,5 mV/kPa | |
| Pression maximale | 250 psi | 1 724 kPa | |
| résolution | 0,06 mpsi | 86,3 dB | |
| Fréquence de résonnance | ≥13 000 Hz | ||
| Temps de montée | 25 µs | ||
| Fréquence limite inférieure (-5%) | 5 Hz | ||
| Erreur de linéarité | 2.0% FS | [2] | |
| Conditions d'utilisation | |||
| Sensibilité à l'accélération | 0,0005 psi / g | ≤0.0035 kPa / (m / s²) | |
| Plage de température (fonctionnement) | -100 ... 250 ° F | -73… 121°C | |
| Coefficient de température de sensibilité | 0.2% / °F | ≤0.36% / °C | |
| Choc de température maximum (pendant une fraction de seconde) | 1 000 °F | 538°C | |
| Résistance maximale aux chocs | 1 000 grammespaquet | 9 807 m/s²paquet | |
| Caractéristiques techniques | |||
| Polarité de sortie (pression positive) | positif | ||
| Constante de temps de décharge (à température ambiante) | 0.1 s | ||
| Tension d'alimentation | 20 ... 30 VCC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | 100 Ω | ||
| Tension de polarisation | 7… 13 VCC | ||
| Caractéristiques physiques | |||
| Élément capteur | Céramique | ||
| Matériau du boîtier | acier inoxydable | ||
| membrane | 316L (acier inoxydable) | ||
| sceller | Une résine époxy | ||
| Connexion électrique | Câble intégré | ||
| Terminaison de câble | Embouts étamés | ||
| Dimensions | 0,115 once | 3.260 grammes | |
| Type de câble | Fils torsadés, 32 AWG | ||
| Longueur de câble | 15 dans | 38,1 cm | |
| Conseils | |||
| [1] | Pour une plage de sortie jusqu'à 10 V, la tension d'alimentation doit être d'au moins 24 V.CCêtre. Si la tension de polarisation du capteur est faible, aucune plage de sortie négative jusqu'à -10 V ne peut être utilisée. | ||
| [2] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| fourniture incluse | |||
| 061A04 | Serrer | -2 | |
| 065A66 | Bague de montage adhésive | -3 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M061A04 | Serrer | -2 |
PCB-(M)103B11
