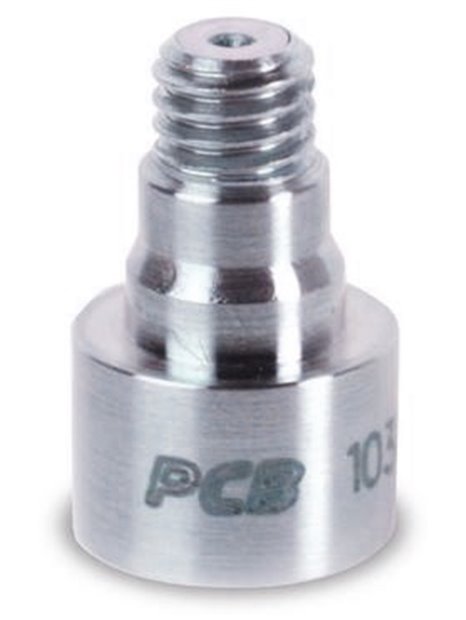

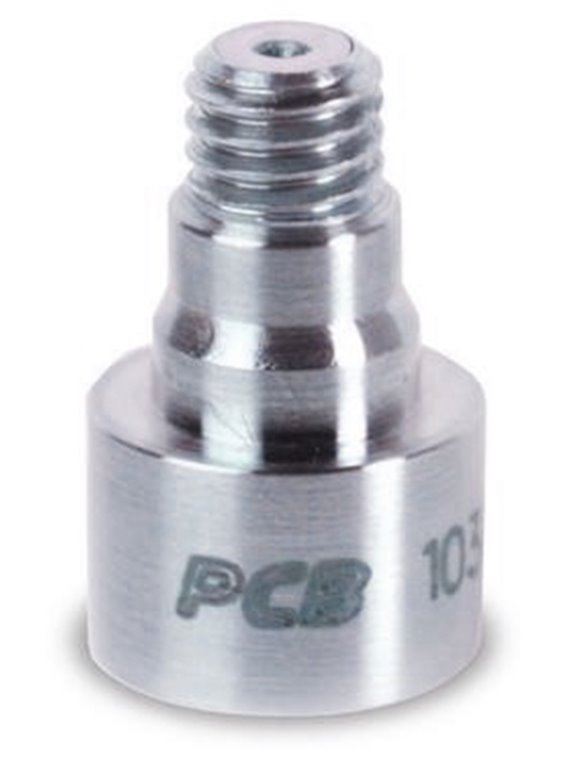

      PCB- (M) 103B02

    • Capteur de pression ICP® avec membrane en acier inoxydable,
    • Pour les mesures de turbulence,
    • Plage de mesure 20,7 kPa (180,3 dB),
    • Sensibilité 217,5 mV/kPa,
    • Fréquence limite inférieure 0,5 Hz,
    • connecteur femelle 10-32
    • Donnee de base
      Plage de mesure3,00 psi180,3 dB
      Zone de surcharge utilisable6,00 psi186,3 dB[1]
      Sensibilité (± 15%)1 500 mV/psi217,5 mV/kPa
      Pression maximale250 psi1 724 kPa
      résolution0,00002 psi77 dB
      Fréquence de résonnance≥13 000 Hz
      Temps de montée25 µs
      Fréquence limite inférieure (-5%)5 Hz
      Erreur de linéarité2.0% FS[2]
      Conditions d'utilisation
      Sensibilité à l'accélération0,0005 psi / g≤0.0035 kPa / (m / s²)
      Plage de température (fonctionnement)-100 ... 250 ° F-73… 121°C
      Coefficient de température de sensibilité0.2% / °F≤0.36% / °C
      Choc de température maximum (pendant une fraction de seconde)1 000 °F538°C
      Résistance maximale aux chocs1 000 grammespaquet9 807 m/s²paquet
      Caractéristiques techniques
      Constante de temps de décharge (à température ambiante)0.1 s
      Tension d'alimentation20 ... 30 VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie100 Ω
      Tension de polarisation7… 13 VCC
      Caractéristiques physiques
      Élément capteurCéramique
      Matériau du boîtieracier inoxydable
      membrane316L (acier inoxydable)
      scellerFermé hermétiquement
      Connexion électriquePrise coaxiale 10-32
      Dimensions0,11 once3,15 grammes
      Conseils
      [1]Pour une plage de sortie jusqu'à 10 V, la tension d'alimentation doit être d'au moins 24 V.CCêtre. Si la tension de polarisation du capteur est faible, aucune plage de sortie négative jusqu'à -10 V ne peut être utilisée.
      [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      fourniture incluse
      060A10Manchon d'installation, filetage 1/2 "-20-2A, hexagone 7/16"-1
      065A66Bague de montage adhésive-3
      160-0.242-00joint torique-3
      (M) Montage métrique
      fourniture incluse
      060A24Manchon de montage, filetage M14 x 1,25-6G, hexagone 11 mm, matériau : 17-4 (acier inoxydable)-1
