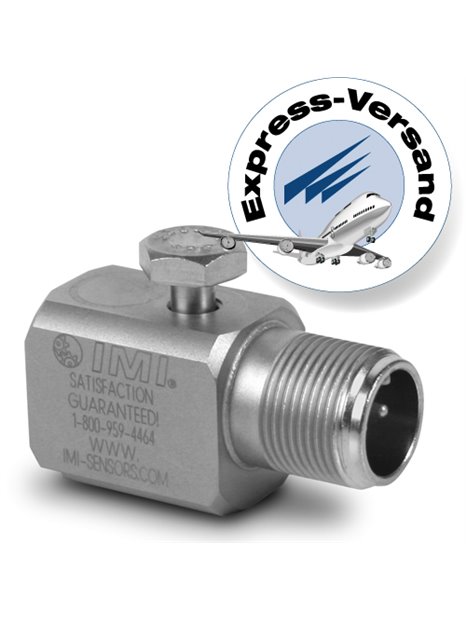

PCB-EX (M) 602D01

  • Capteur de vibrations industriel ICP®,
  • Avec agrément ATEX / CSA,
  • Avec trou traversant,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,5 ... 8 000 Hz,
  • Etalonnage en un point à 100 Hz,
  • Prise de connexion à 2 broches sur le côté
  • Donnee de base
    Sensibilité (± 10 %)100 mV/g10,2 mV / (m / s²)[5]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 3 dB)30 ... 480 000 cpm0,5 ... 8 000 Hz[2]
    Fréquence de résonnance1 500 kcpm25 000 Hz[1]
    Résolution large bande350 µg3 434 µm/s²[1]
    Erreur de linéarité± 1%[3]
    Sensibilité à l'accélération latérale7%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 250 ° F-54… 121°C
    classe de protectionIP68
    Agrément pour atmosphères explosiblesExia IIC T4, AExia IIC, T4
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 3G
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤121 °C, II 1G
    Agrément pour atmosphères explosiblesCl I, Div I, Groupes A, B, C, D
    Cl II, Div I, Groupes E, F, G
    Cl III, Division I
    Agrément pour atmosphères explosiblesCl I, Div 2, Groupes A, B, C, D
    ExnL IIC T4, AExnA IIC T4
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)≤2.0 s
    Constante de temps de décharge0.3 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<150
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)8,0 µg / Hz78,5 (µm / s²) / Hz[1]
    Bruit spectral (100 Hz)5 µg / Hz49,1 (µm / s²) / Hz[1]
    Bruit spectral (1 000 Hz)4 µg / Hz39,2 (µm / s²) / Hz[1]
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - longueur1,65 po41,9 mm
    Taille - largeur0,74 po18,8 mm
    Taille - hauteur0,845 po21,5 mm
    Dimensions2,61 onces74,0 grammes
    Filetage de montage1/4 "-28Pas d'équivalent métrique[4]
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Emplacement de connexionLatéralement
    Conseils
    [1]Typiquement
    [2]Tolérance de la fréquence limite supérieure : ± 10 %
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Peut également être monté avec une vis M6
    [5]Facteur de conversion 1 g = 9,81 m / s²
    [6]Détails : voir la déclaration de conformité PCB PS023etPS060
    fourniture incluse
    081A97Vis traversante 1/4 "-28-1
    (M) Montage métrique
    fourniture incluse
    M081A97Vis de montage métrique avec filetage M6-1
    PCB-EX(M)602D01

    Références spécifiques

    Téléchargement

    Téléchargement (5.68M)
