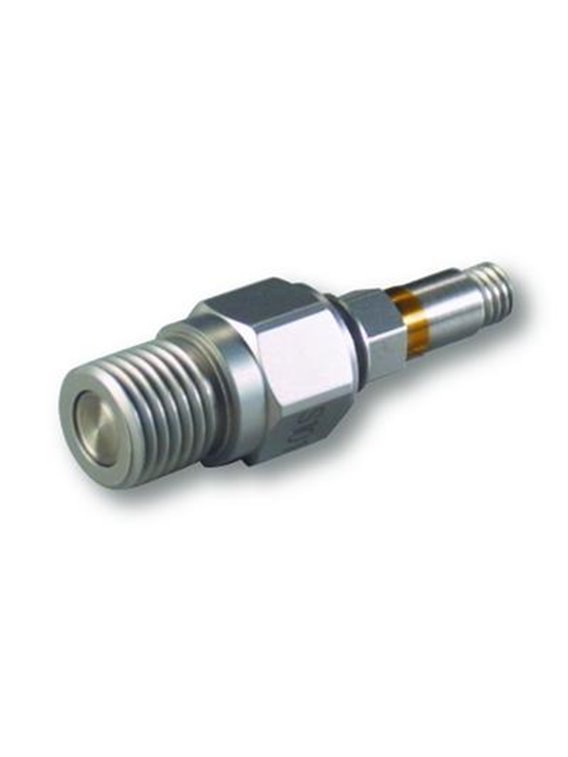

PCB- (M) 102B15
| Donnee de base | |||
| Plage de mesure (plage de sortie ± 5 V) | 200 psi | 1 379 kPa | |
| Plage de surcharge utilisable (plage de sortie ± 10 V) | 400 psi | 2 758 kPa | [3] |
| Sensibilité (± 5 mV / psi) | 25 mV/psi | 3,6 mV/kPa | |
| Pression statique maximale | 1 000 psi | 6 895 kPa | |
| résolution | 0,001 psi | 0,007 kPa | [1] |
| Fréquence de résonnance | ≥500 000 Hz | ||
| Temps de montée (pression réfléchie) | 1.0 µs | ||
| Fréquence limite inférieure (-5%) | 0,5 Hz | ||
| Erreur de linéarité | ≤ 1,0% FS | [2] | |
| Conditions d'utilisation | |||
| Sensibilité à l'accélération | 0,002 psi / g | ≤0.0014 kPa / (m / s²) | |
| Plage de température (fonctionnement) | -100 ... 275 ° F | -73 ... 135 °C | |
| Coefficient de température de sensibilité | 0,03% / °F | 0,054% / °C | [1] |
| Choc de température maximum (pendant une fraction de seconde) | 3000 ° F | 1650 °C | |
| Résistance maximale aux chocs | 20 000 gpaquet | 196 000 m/s²paquet | |
| Caractéristiques techniques | |||
| Polarité de sortie (pression positive) | positif | ||
| Constante de temps de décharge (à température ambiante) | 1.0 s | ||
| Tension d'alimentation | 20 ... 30 VCC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <100 Ω | ||
| Tension de polarisation | 8 ... 14 V.CC | ||
| Isolation électrique | 100 MΩ | ||
| Caractéristiques physiques | |||
| Géométrie de l'élément capteur | Principe de compression | ||
| Élément capteur | quartz | ||
| Matériau du boîtier | acier inoxydable | ||
| membrane | Invar | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Prise coaxiale 10-32 | ||
| Dimensions | 0,41 once | 11,6 grammes | |
| Conseils | |||
| [1] | Typiquement | ||
| [2] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [3] | Pour une plage de sortie jusqu'à 10 V, la tension d'alimentation doit être d'au moins 24 V.CCêtre. Si la tension de polarisation du capteur est faible, aucune plage de sortie négative jusqu'à -10 V ne peut être utilisée. | ||
| [4] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | |||
| 065A03 | Joint torique, 0,435" extérieur x 0,377" intérieur x 0,030" haut, laiton | -3 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| 065A40 | Joint, 0,435" extérieur x 0,397" intérieur x 0,030" haut, laiton | -3 | |
| (S) membrane en acier inoxydable | |||
PCB-(M)102B15
