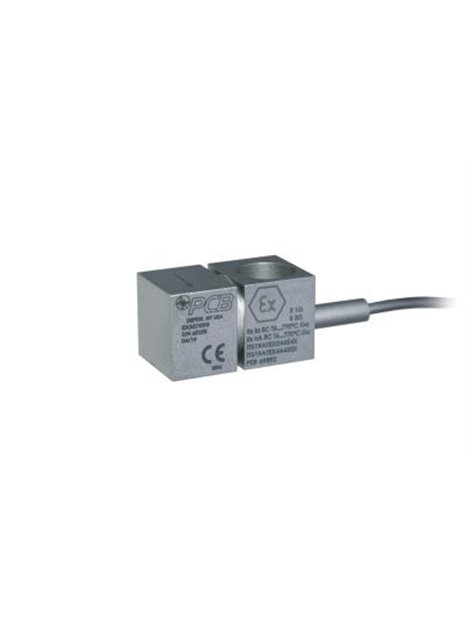

PCB-EX357E93/020NJ
Accélération de sortie de charge, avec cristal de détection de cisaillement UHT-12TM, 2,3 pC/g, fonctionnement à +1200 F, câble int dur avec câble coaxial 10-32 plus petit, avec approbations de sécurité intrinsèque
Remplace les anciens modèles Endevco 6243M2 et 6243M9
- Sensibilité : (±10 %)2,3 pC/g (0,23 pC/(m/s²))
- Plage de mesure : ±1000 g pk (±9800 m/s² pk)
- Gamme de fréquences : (±5 %) 3 kHz
- Terminaison du câble : prise coaxiale 10-32
- Poids : 1,6 oz (45 g)
Remarques sur les spécifications
[1] Typique.
[2] Une longueur de câble supplémentaire ajoutera env. 100pF/pi.
[1] Typique.
[3] Voir la déclaration de conformité PCB PS199 pour plus de détails.
| Anglais: | SI: | ||
|---|---|---|---|
| Performance | |||
| Sensibilité (±10 %) | 2,3 pC/g | 0,23 pC/(m/s²) | |
| Plage de mesure | ±1000 g paquet | ±9800 m/s² pk | |
| Gamme de fréquence (±5 %) | 3kHz | 3kHz | |
| Gamme de fréquence (±1 dB) | 5kHz | 5kHz | |
| Fréquence de résonance | ≥15kHz | ≥15kHz | |
| Non-linéarité (par plage pleine échelle) | ≤2,5 % | ≤2,5 % | |
| Sensibilité transversale | ≤5 % | ≤5 % | |
| Environnement | |||
| Limite de surcharge (choc) | ±2000 g paquet | ±19600 m/s² pk | |
| Plage de température (fonctionnement) | -67 à 1200 °F | -55 à 649 °C | |
| Plage de température (limite de survie) | -67 à 1400 °F | -55 à 760 °C | |
| Plage de température (terminaison de câble) | -67 à 900 °F | -55 à 482 °C | |
| Réponse de température | Voir graphique | Voir graphique | [1] |
| Limite d'exposition aux rayonnements (flux neutronique intégré) | 1 E10 N/cm² | 1 E10 N/cm² | |
| Limite d'exposition aux rayonnements (flux gamma intégré) | 1 radiateur E8 | 1 radiateur E8 | |
| Électrique | |||
| Capacitance | 1000 pF | 1000pF | [1] [2] |
| Résistance d'isolation (@ 1200°F[649°C]) | ≥10 kohms | ≥10 kohms | |
| Résistance d'isolation (@ 70° F [21° C]) | ≥100 MOhm | ≥100 MOhm | |
| Isolation électrique | Signal isolé du boîtier | Signal isolé du boîtier | |
| Physique | |||
| Élément de détection | UHT-12™ | UHT-12™ | |
| Géométrie de détection | Tondre | Tondre | |
| Matériau du boîtier | Inconel | Inconel | |
| Étanchéité (boîtier du capteur) | Hermétique | Hermétique | |
| Étanchéité (connecteur) | Hermétique soudé | Hermétique soudé | |
| Taille - Hauteur | 0,56 po | 14,2 millimètres | |
| Taille - Longueur | 0,95 po | 24,1 millimètres | |
| Taille - Largeur | 0,56 po | 14,2 millimètres | |
| Poids (sans câble) | 1,6 oz | 45 g | [1] |
| Connecteur électrique | Câble rigide intégral | Câble rigide intégral | |
| Longueur de câble | 10 pieds | 3,05 m | |
| Type de câble | 015 Câble rigide | 015 Câble rigide | |
| Terminaison de câble | Prise coaxiale 10-32 | Prise coaxiale 10-32 | |
| Montage | À travers le trou | À travers le trou | |
* Toutes les spécifications sont à température ambiante, sauf indication contraire.
Accessoires
| Fourni | ||
| 081A116 | Boulon de montage, 10-32 UNJF-3A x 5/8", Inconel 718 | 1 |
| ACS-1 | Étalonnage de la réponse en amplitude sur un seul axe de 10 Hz à 5 % de fréquence supérieure, traçable NIST | 1 |
