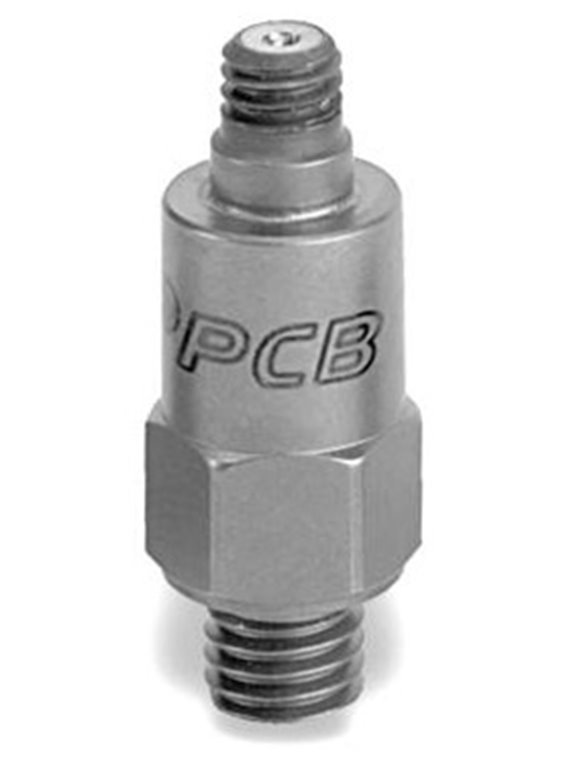

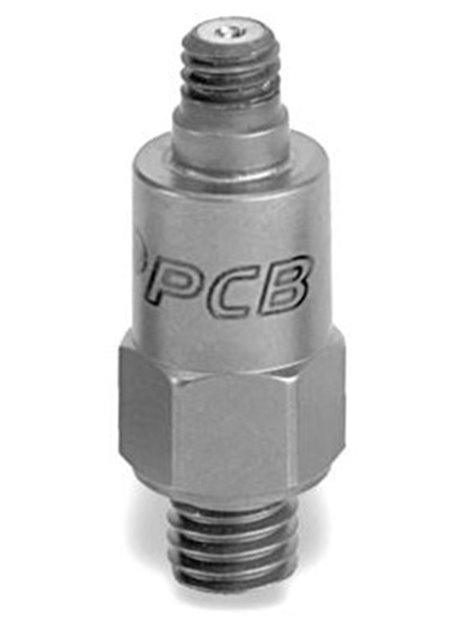

      PCB- (M) 350B03

    • Capteur d'accélération de choc ICP®,
    • Avec filtre électrique et mécanique,
    • Plage de mesure 10 000 g,
    • Sensibilité 0,5 mV/g,
    • Gamme de fréquence 0,4 ... 10 000 Hz,
    • Prise de connexion 10-32 sur le dessus,
    • Plus disponible(Successeur:PCB- (M) 350C03)
    • Donnee de base
      Sensibilité (± 30%)0,5 mV/g0,05 mV / (m / s²)
      Plage de mesure± 10 000 gpaquet± 98 000 m/s²paquet
      Gamme de fréquence (± 1 dB)0,4 ... 10 000 Hz
      Gamme de fréquence (-3 dB)0,2 ... 25 000 Hz[1]
      Fréquence de coupure du filtre électrique (-3 dB)13 000 Hz[2] [4]
      Fréquence de résonance du filtre mécanique23 000 Hz[2] [3]
      Fréquence de résonnance100 000 Hz
      Résolution large bande0,04 gRMS0,39 m/s²RMS[2]
      Erreur de linéarité2.0%
      Sensibilité à l'accélération latérale7%
      Conditions d'utilisation
      Limite de surcharge (choc)± 50 000 gpaquet± 490 000 m/s²paquet
      Plage de température (fonctionnement)0… 150 °F-18 ... 66°C
      Plage de température (stockage)-40… 200 °F-40 ... 93°C
      Sensibilité à l'étirement (zone de base)0,002 g/µε0,02 (m/s²) / µε[2]
      Caractéristiques techniques
      Tension d'alimentation20 ... 30 VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie200
      Tension de polarisation8 ... 14 V.CC
      Constante de temps de décharge1,0 ... 2,0 s
      Temps de prise
      (sur tension de polarisation ± 10 %)
      <10 s
      Caractéristiques physiques
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtiertitane
      scellerFermé hermétiquement
      Taille - hexagone0,375 po9,5 mm
      Taille - hauteur1,02 dans25,9 mm
      Dimensions0,16 once4,5 grammes[2]
      Connexion électriquePrise coaxiale 10-32
      Emplacement de connexionAu dessus
      Filetage de montage1/4 "-28 filetage mâle
      Conseils
      [1]La fréquence limite supérieure spécifiée est une valeur indicative. La réponse en fréquence est limitée par la combinaison de filtres passe-bas électriques et mécaniques.
      [2]Typiquement
      [3]L'amplitude est augmentée de 9 dB dans le domaine de la fréquence de résonance.
      [4]Filtre passe-bas de second ordre
      [5]Détails : voir la déclaration de conformité PCB PS023
      fourniture incluse
      ACS-14Étalonnage de la barre Hopkinson pour les transducteurs de choc-1
      ACS-22Réponse en fréquence, traçable au NIST (100 Hz à ± 1 dB point)-1
      (M) Montage métrique
      Filetage de montageM6 x 0,75 mâle
      (W) Connexion par câble étanche
      Connexion électriqueCâble intégré
      PCB-(M)350B03

      Références spécifiques
