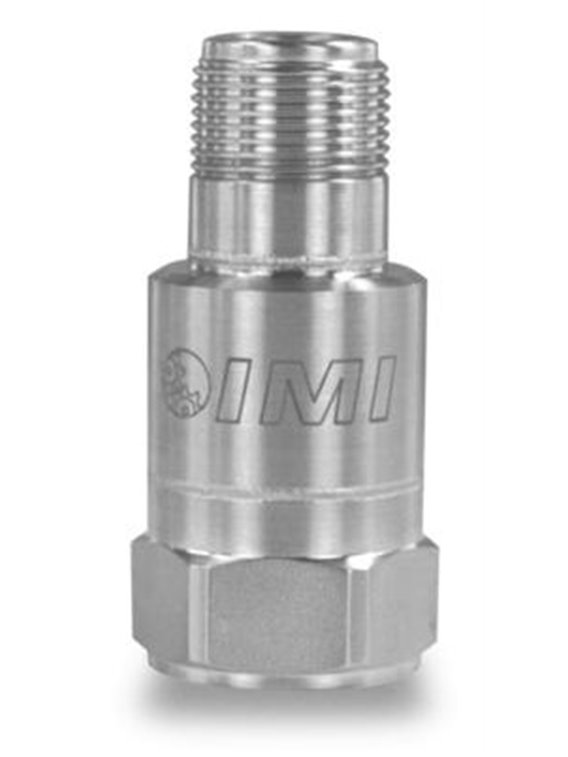

PCB-HT (M) 622A01
| Donnee de base | |||
| Sensibilité (± 5%) | 100 mV/g | 10,2 mV / (m / s²) | [1] |
| Plage de mesure | ± 50g | ± 490 m/s² | |
| Gamme de fréquence (± 5%) | 35 ... 240 000 cpm | 0,58 ... 4000 Hz | [7] [8] |
| Gamme de fréquence (± 10 %) | 25 ... 300 000 cpm | 0,42… 5 000 Hz | |
| Gamme de fréquence (± 3 dB) | 12… 480 000 cpm | 0,2 ... 8 000 Hz | |
| Fréquence de résonnance | 1 200 kcpm | 20 000 Hz | [2] |
| Résolution large bande | 150 µg | 1 472 µm/s² | [2] |
| Erreur de linéarité | ± 1% | [3] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 325 °F | -54 ... 163 °C | |
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | 5 s | ||
| Constante de temps de décharge | ≥0,8 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 10 mA | [4] | |
| Impédance de sortie | <700 | ||
| Tension de polarisation (à 4 mA) | 8 ... 15 VCC | [5] | |
| Bruit spectral (10 Hz) | 12 µg / Hz | 118 (µm / s²) / Hz | [2] |
| Bruit spectral (100 Hz) | 3,2 µg/√Hz | 31,4 (µm / s²) / Hz | [2] |
| Bruit spectral (1 000 Hz) | 1,2 µg/√Hz | 11,8 (µm / s²) / Hz | [2] |
| Protection électrique | RFI / ESD | ||
| Isolation électrique | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 7/8 po | 22,2 mm | |
| Taille - hauteur | 2,0 pouces | 50,8 mm | |
| Dimensions | 3,3 onces | 93 grammes | |
| Filetage de montage | 1/4 "-28 UNF | Pas d'équivalent | [6] |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | MIL-C-5015 | ||
| Emplacement de connexion | Au dessus | ||
| Conseils | |||
| [1] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [2] | Typiquement | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Un maximum de 4 mA recommandé à des températures supérieures à 121°C | ||
| [5] | Avec un courant constant plus important, la tension de polarisation augmente. | ||
| [6] | Pas d'équivalent en unités SI | ||
| [sept] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
| [8ème] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [9] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | |||
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | -1 | |
| ICS-1 | Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5% | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A61 | Boulon de montage métrique avec filetage M6 | -1 | |
| (TO) sortie de température | |||
| Écart de température | 36… 302 °F | 2…150°C | |
| Facteur de transfert | 5,56 mV / °F (Point zéro à 32 °F) | 10mV/°C | |
| Connexion électrique | 3 broches | ||
| Affectation des bornes (broche A) | Sortie d'accélération | ||
| Affectation des bornes (broche B) | Dimensions | ||
| Affectation des bornes (broche C) | Sortie de température |
