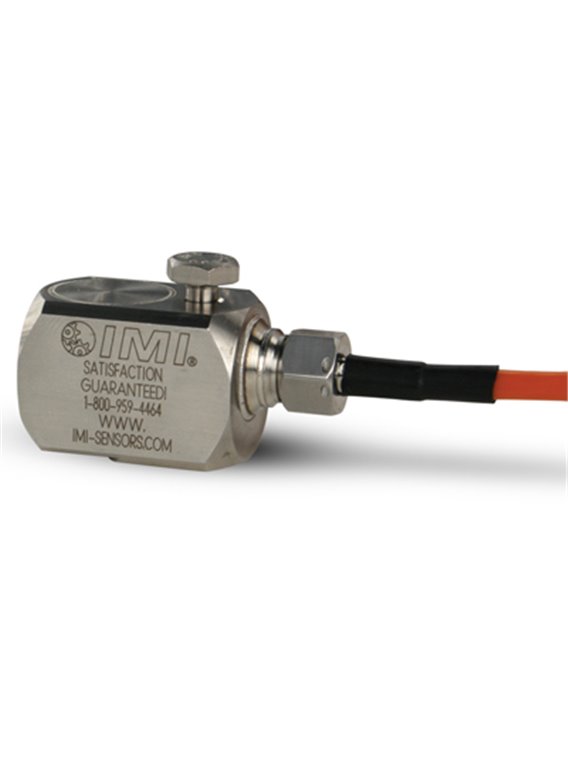

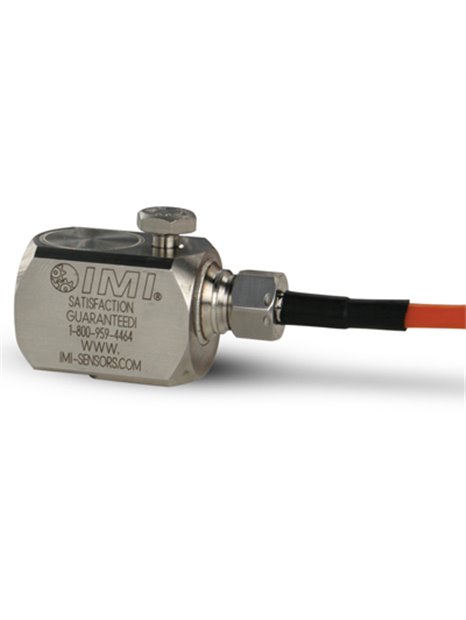

PCB-HT (M) 602D11
zoom_out_map

PCB-HT (M) 602D11

  • Capteur de vibrations industriel ICP®,
  • Température de fonctionnement en continu jusqu'à 163°C,
  • Avec trou traversant,
  • Plage de mesure 50 g,
  • Sensibilité 100 mV/g,
  • Gamme de fréquence 0,8 ... 8 000 Hz,
  • Etalonnage en un point à 100 Hz,
  • Câble de connexion intégré, longueur 3 mètres,
    se terminant par une extrémité tronquée
  • Donnee de base
    Sensibilité (± 10 %)100 mV/g10,2 mV / (m / s²)[1]
    Plage de mesure± 50g± 490 m/s²
    Gamme de fréquence (± 3 dB)48 ... 480 000 cpm0,8 ... 8 000 Hz[4] [5]
    Fréquence de résonnance1 500 kcpm25 000 Hz[2]
    Résolution large bande150 µg1 472 µm/s²[2]
    Erreur de linéarité± 1%[3]
    Sensibilité à l'accélération latérale5%
    Conditions d'utilisation
    Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
    Écart de température-65 ... 325 °F-54 ... 162 °C
    classe de protectionIP67
    Caractéristiques techniques
    Temps d'établissement (à la tension de polarisation ± 1%)≤2.0 s
    Constante de temps de décharge0,2 s
    Tension d'alimentation18 ... 28 V.CC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie<150
    Tension de polarisation8… 12VCC
    Bruit spectral (10 Hz)9,0 µg / Hz88,3 (µm / s²) / Hz[2]
    Bruit spectral (100 Hz)4,0 µg/√Hz39,2 (µm / s²) / Hz[2]
    Bruit spectral (1 000 Hz)2,0 µg/√Hz19,6 (µm / s²) / Hz[2]
    Isolation électrique> 100 MΩ
    Caractéristiques physiques
    Taille - longueur2,1 pouces53,3 mm
    Taille - largeur1,0 dans25,4 mm
    Taille - hauteur1,0 dans25,4 mm
    Masse (sans câble)5,4 onces153 grammes
    Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    Connexion électriqueCâble intégré
    Sortie de câbleLatéralement
    Terminaison de câbleCouper l'extrémité
    Branchement électrique (fil blanc)Signal / alimentation
    Branchement électrique (fil noir)Dimensions
    Longueur de câble10 pieds3,0 m
    Type de câbleType 055, câble bifilaire blindé avec gaine et armure en téflon
    Conseils
    [1]Facteur de conversion 1 g = 9,81 m / s²
    [2]Typiquement
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Tolérance de la fréquence limite supérieure : ± 10 %
    [5]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
    [6]Détails : voir la déclaration de conformité PCB PS023
    fourniture incluse
    081A73Vis de fixation 1/4 "-28 x 1,34"-1
    (M) Montage métrique
    fourniture incluse
    M081A73Vis de montage métrique avec filetage M6-1
