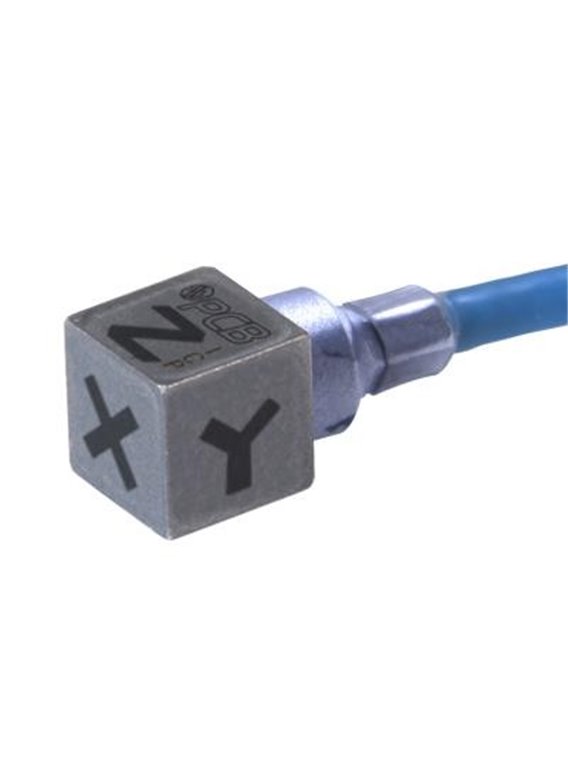

PCB-356A05 / NC
- Capteur de vibrations miniature triaxial ICP® / IEPE
- Température de fonctionnement jusqu'à 163 ° C
- Plage de mesure 20 000 g
- Sensibilité 0,25 mV/g
- Plage de fréquence 1 ... 6 000 Hz
- Câble de connexion intégré très flexible, longueur 1,5 mètre,
- se terminant par un connecteur femelle à 4 broches
- Sans câble de connexion
| Caractéristiques | |||
|---|---|---|---|
| Donnee de base | Unités anglaises | Les unités SI | |
| Sensibilité (± 20%) | 0,25 mV/g | 0,025 mV / (m / s²) | |
| Plage de mesure | ± 20 000 gpaquet | ± 196.200 m/s²paquet | |
| Gamme de fréquence (+/- 5%) | 1,2… 6 000 Hz | ||
| Gamme de fréquence (+/- 10%) | 1 ... 10 000 Hz | ||
| Fréquence de résonnance | 50 kHz | ||
| Résolution large bande | 0,04 gRMS | 0,39 m/s²RMS | [1] |
| Erreur de linéarité (10000 g, 98100 m/s²) | 1% | [2] | |
| Erreur de linéarité (20000g, 196 200 m/s²) | 3% | [2] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | ± 30 000 gpaquet | ± 294 300 m/s²paquet | |
| Plage de température (fonctionnement) | -65 ... à +325 °F | -54 ... à +163 °C | |
| Écart de température | Voir graphique | [1] | |
| Sensibilité à l'étirement (zone de base) | 0,05 g / µε | ≤0,5 (m / s²) / µε | [1] |
| Caractéristiques techniques | |||
| Tension d'excitation | 18 ... 30 VCC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | 100 Ω | ||
| Tension de polarisation | 8… 12VCC | ||
| Constante de temps de décharge | 0,4 ... 1,2 s | ||
| Temps de prise (sur tension de polarisation ± 10 %) | <3 s | ||
| Bruit spectral (1 Hz) | 13,5 mg / Hz | 132 mm / s² / Hz | [1] |
| Bruit spectral (10 Hz) | 3,8 mg / Hz | 37,3 mm / s² / Hz | [1] |
| Bruit spectral (100 Hz) | 1,21 mg / Hz | 1,21 mm / s² / Hz | [1] |
| Bruit spectral (1 kHz) | 0,36 mg / Hz | 3,53 mm / s² / Hz | [1] |
| Bruit spectral (10 kHz) | 0,13 mg / Hz | 1,28 mm / s² / Hz | [1] |
| Caractéristiques physiques | |||
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | titane | ||
| sceller | Hermétiquement | ||
| Taille - hauteur | 0,25 pouces | 6,35 mm | |
| Taille - longueur | 0,25 pouces | 6,35 mm | |
| Taille - largeur | 0,25 pouces | 6,35 mm | |
| Masse (sans câble) | 0,03 once | 0,8 grammes | [1] |
| Connexion électrique | Câble intégré | ||
| Connecteur | Latéralement | ||
| Terminaison de câble | Prise 1/4 28 broches | ||
| Longueur de câble | 5 pieds | 1,5 m | |
| Type de câble | 019 4 voies blindé | ||
| Attachement | Montage adhésif | ||
[3]
| Conseils | |||
|---|---|---|---|
| [1] | Typiquement | ||
| [2] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [3] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | ||
|---|---|---|
| 034G05 | Câble blindé à 4 fils, 1,5 mètre, connecteur à 4 broches sur trois connecteurs BNC | (1) |
| 080A109 | Cire de montage | (1) |
| 080A90 | Super colle | (1) |
| ACS-1T | Réponse en fréquence pour les transducteurs triaxiaux, traçable au NIST, 10 Hz jusqu'à la fréquence supérieure de 5 % | (1) |
