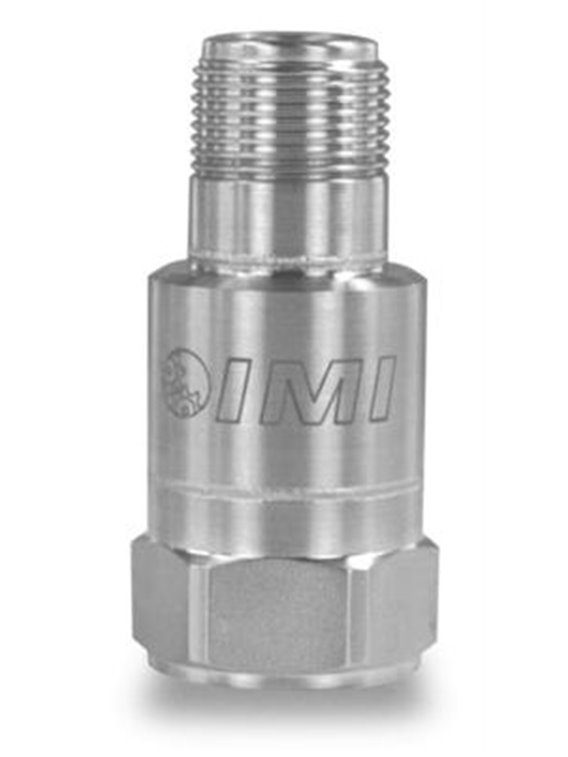

PCB-VO (M) 622B01
- Capteur de vibrations industriel ICP®
- Avec sortie de vitesse de vibration
- Plage de mesure 1,27 m/s
- Sensibilité 3,9 V/(m/s)
- Gamme de fréquence 3 ... 9 000 Hz
- Étalonnage de la réponse en fréquence
- Connecteur femelle 2 broches sur le dessus
| Caractéristiques | |||
|---|---|---|---|
| Donnee de base | Unités anglaises | Les unités SI | |
| Sensibilité (± 10 %) | 100 mV / (pouces / s) | 3 937 mV / (m / s) | [1] |
| Plage de mesure | ± 50 po / s | ± 1,27 m/s | |
| Gamme de fréquence (± 10 %) | 240 ... 270 000 cpm | 4 ... 4 500 Hz | [5] [6] |
| Gamme de fréquence (± 3 dB) | 180 ... 540 000 cpm | 3 ... 9 000 Hz | |
| Fréquence de résonnance | 1 200 kcpm | 20 000 Hz | [2] |
| Résolution large bande | 450 µin/s | 11,4 µm/s | [2] |
| Erreur de linéarité | ± 1% | [3] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | 30 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 10 mA | ||
| Impédance de sortie | <100 Ω | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 40 µin/sec/√Hz | 1,12 µm / s / Hz | [2] |
| Bruit spectral (100 Hz) | 7,0 µin/sec/√Hz | 0,18 µm / s / Hz | [2] |
| Bruit spectral (1 000 Hz) | 0,4 µin/sec/√Hz | 0,01 µm/sec/Hz | [2] |
| Protection électrique | RFI / ESD | ||
| Isolation électrique | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 7/8 po | 22 mm | |
| Taille - hauteur | 2,06 pouces | 52,3 mm | |
| Dimensions | 3,3 onces | 94 grammes | |
| Filetage de montage | 1/4 "-28 filetage interne | [4] | |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Prise 2 broches (MIL-C-5015) | ||
| Emplacement de connexion | Au dessus | ||
[sept]
| Conseils | |||
|---|---|---|---|
| [1] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [2] | Typiquement | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Pas d'équivalent en unités SI | ||
| [5] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [6] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
| [sept] | Détails : voir la déclaration de conformité PCB PS023 et PS061 | ||
| fourniture incluse | ||
|---|---|---|
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | (1) |
| ICS-1 | Réponse en fréquence pour les transducteurs uniaxiaux de 10 Hz à la fréquence supérieure de 5% | (1) |
| Options disponibles | ||||
|---|---|---|---|---|
| (M) Montage métrique | ||||
| fourniture incluse | ||||
| M081A61 | Boulon de montage métrique avec filetage M6 | (1) | ||
| (EX) Avec agrément ATEX | ||||
| Agrément pour atmosphères explosibles | EEx ia IIC T4, -54°C≤Ta≤121°C, II 1G | |||
| (CS) Avec approbation CSA | ||||
| Agrément pour atmosphères explosibles | Cl I, Div I, Groupes A, B, C, D Cl II, Div I, Groupes E, F, G Cl III, Division I | |||
| Agrément pour atmosphères explosibles | Exia IIC T4, AExia IIC, T4 | |||
| Agrément pour atmosphères explosibles | Cl I, Div 2, Groupes A, B, C, D ExnL IIC T4, AExnA IIC T4 | |||
