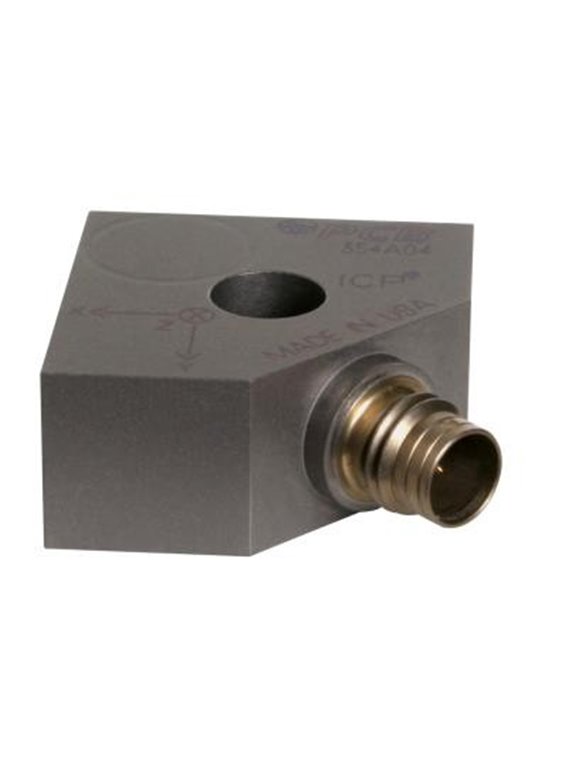

PCB-(M)354B04
- Capteur de vibrations triaxial ICP®,
- Avec trou traversant,
- Sol isolé,
- Plage de mesure 500 g,
- Sensibilité 10 mV/g,
- Gamme de fréquence 0,4 ... 5 000 Hz,
- Prise de connexion à 4 broches sur le côté
| Caractéristiques | |||
|---|---|---|---|
| Donnee de base | Unités anglaises | Les unités SI | |
| Sensibilité (± 5%) | 10,0 mV/g | 1,02 mV / (m / s²) | |
| Plage de mesure | ± 500 g paquet | ± 4 905 m / s² pk | |
| Gamme de fréquence (± 5%) | 0,4 ... 5 000 Hz | ||
| Fréquence de résonnance | 25 000 Hz | ||
| Résolution large bande (1 ... 10 000 Hz) | 0,0005 g efficace | 0,005 m/s² efficace | [1] |
| Erreur de linéarité | 1% | [3] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Puce mémoire TEDS (selon IEEE P1451.4) | Oui | [2] | |
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | ± 5 000 g paquet | ± 49 050 m / s² pk | |
| Plage de température (fonctionnement) | -65 ... 200 °F | -54 ... 93°C | |
| Sensibilité à l'étirement (zone de base) | 0,004 g/µε | 0,04 (m/s²) / µε | [1] |
| Caractéristiques techniques | |||
| Tension d'alimentation | 24 ... 30 VCC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | 100 Ω | ||
| Tension de polarisation | 8… 12VCC | ||
| Constante de temps de décharge | 1… 3 s | ||
| Temps de stabilisation (à ± 10 % de la tension de polarisation) | <5 s | ||
| Bruit spectral (1 Hz) | 170 µg / Hz | 1 668 (µm / s²) / Hz | [1] |
| Bruit spectral (10 Hz) | 25 µg / Hz | 245 (µm / s²) / Hz | [1] |
| Bruit spectral (100 Hz) | 8 µg / Hz | 78 (µm / s²) / Hz | [1] |
| Bruit spectral (1 000 Hz) | 6 µg / Hz | 59 (µm / s²) / Hz | [1] |
| Bruit spectral (10 000 Hz) | 4,0 µg/√Hz | 39 (µm / s²) / Hz | [1] |
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | titane | ||
| sceller | Fermé hermétiquement | ||
| Taille - hauteur | 0,38 po | 9,7 mm | |
| Taille - longueur | 0,82 po | 20,7 mm | |
| Taille - largeur | 0,82 po | 20,7 mm | |
| Dimensions | 0,51 once | 14,5 grammes | [1] |
| Connexion électrique | 1/4 "-28 4 broches | ||
| Emplacement de connexion | Latéralement | ||
| Vis de fixation | 6-32 | ||
| Conseils | |||
|---|---|---|---|
| [1] | Typiquement | ||
| [2] | Mémoire TEDS selon IEEE P1451.4 | ||
| [3] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [4] | Détails : voirDéclaration de conformité PCB PS023 | ||
| fourniture incluse | ||
|---|---|---|
| 081A105 | Vis de montage (6-32 x 1/2") | (1) |
| ACS-1T | Réponse en fréquence pour les transducteurs triaxiaux, traçable au NIST, 10 Hz jusqu'à la fréquence supérieure de 5 % | (1) |
