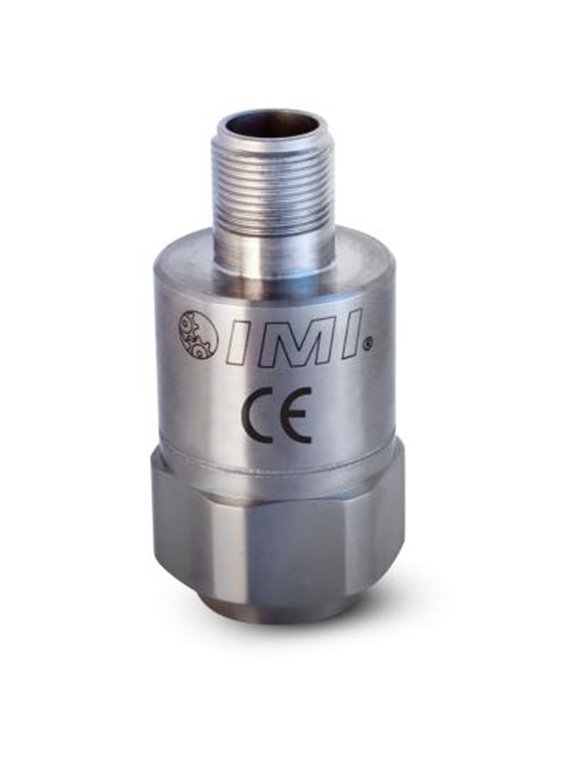

PCB-(M) 649A04
| Donnee de base | |||
| Plage de mesure (accélération des vibrations) | 0… 1gpaquetjusqu'à 0… 10 gpaquet | 0… 9,8 m/s²paquetjusqu'à 0… 98,1 m/s²paquet | [5] [2] [4] |
| Plage de mesure (vitesse de vibration) | 0 ... 0,5 pouces / spaquetjusqu'à 0… 3 pouces / spaquet | 0… 12,7 mm/spaquetjusqu'à 0… 76,2 mm/spaquet | [1] [2] [3] [4] |
| Plage de mesure (déplacement) | 0… 4 mil pk-pk à 0… 20 mil pk-pk | 0… 0,1 mm pk-pk à 0… 0,5 mm pk-pk | [6] [2] [4] |
| Signal de sortie minimum (± 5%) | 4 mA | ||
| Signal de sortie minimum (± 10 %) | 20 mA | ||
| Gamme de fréquences (-6 dB, réglage 1) | 180 ... 60 000 cpm | 3 ... 1 000 Hz | [7] [8] [4] [9] |
| Gamme de fréquences (-6 dB, réglage 2) | 180 ... 300 000 cpm | 3… 5 000 Hz | [7] [8] [4] |
| Gamme de fréquences (-6 dB, réglage 3) | 180 ... 600 000 cpm | 3 ... 10 000 Hz | [7] [8] [4] |
| Gamme de fréquences (-6 dB, réglage 4) | 600 ... 60 000 cpm | 10 ... 1 000 Hz | [7] [8] [4] |
| Gamme de fréquences (-6 dB, réglage 5) | 600 ... 300 000 cpm | 10… 5 000 Hz | [7] [8] [4] |
| Gamme de fréquences (-6 dB, réglage 6) | 600 ... 600 000 cpm | 10 ... 10 000 Hz | [7] [8] [4] |
| Conditions d'utilisation | |||
| Écart de température | -40 ... 185 ° F | -40 ... 85 °C | |
| Caractéristiques techniques | |||
| Tension d'alimentation | 15 ... 30 VCC | ||
| Temps de stabilisation (pour une plage de ± 2% de la pleine échelle) | <30 s | ||
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - hexagone | 1,0 dans | 25,4 mm | |
| Taille - hauteur | 2,6 pouces | 66 millimètres | |
| Dimensions | 4,6 onces | 129 grammes | [dix] |
| Filetage de montage | 1/4 "-28 UNF | Pas d'équivalent métrique | |
| Couple de montage | 3… 5 pi-lb | 4… 7 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Prise 2 broches (MIL-C-5015) | ||
| Emplacement de connexion | Au dessus | ||
| Affectation des bornes (broche A) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (broche B) | Signal de sortie 4… 20 mA négatif | ||
| Conseils | |||
| [1] | Facteur de conversion 1 in / sec = 25,4 mm / sec. | ||
| [2] | Configurable | ||
| [3] | Réglage d'usine; 0… 25,4 mm / s pk | ||
| [4] | Programmable via port USB avec kit de programmation 600A21 | ||
| [5] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [6] | Facteur de conversion 1 mil = 0,0254 mm | ||
| [sept] | Le signal de sortie fluctue à des fréquences inférieures à 5 Hz. | ||
| [8ème] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
| [9] | Réglage d'usine | ||
| [dix] | Typiquement | ||
| fourniture incluse | |||
| 081A40 | Boulons de montage avec filetage 1/4 "-28 | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A61 | Boulon de montage métrique avec filetage M6 | -1 | |
| (RV) sortie de signal brut - 100 mV / g (± 20%) | |||
| Connexion électrique | 3 broches MIL-C-5015 | ||
| Affectation des bornes (broche A) | Signal de sortie 4… 20 mA positif | ||
| Affectation des bornes (broche B) | Signal de sortie 4… 20 mA négatif | ||
| Affectation des bornes (broche C) | Signal brut positif |
PCB-(M)649A04
