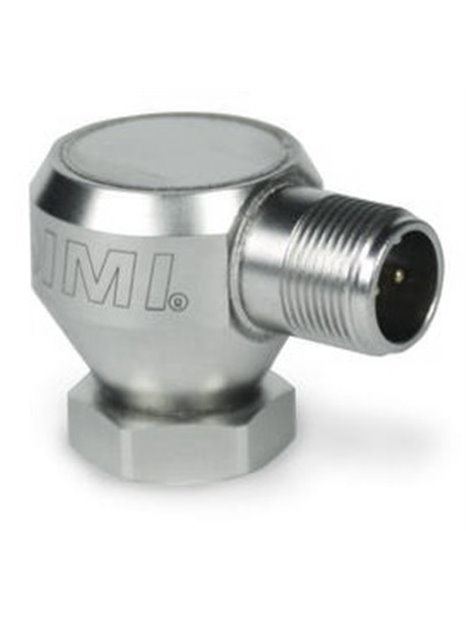

      PCB- (M) 642A01

    • Transmetteur de vibrations avec sortie courant en conséquence
      la valeur de crête de la vitesse de vibration,
    • Plage de mesure 0 ... 25,4 mm / s,
    • Plage de sortie 4 ... 20 mA,
    • Gamme de fréquence 3 ... 1 000 Hz,
    • Prise de connexion à 2 broches sur le côté, librement réglable
    • "
      Donnee de base
      Plage de mesure0,0 ... 1,0 pouces / spaquet0,0 ... 25,4 mm/spaquet[1]
      Zone de sortie4… 20 mA
      Gamme de fréquence (± 10 %)180 ... 60 000 cpm3 ... 1 000 Hz[2] [3]
      Résolution large bande0,005 po/spaquet0,13 mm/spaquet[4]
      Erreur de linéarité± 1%
      Conditions d'utilisation
      Écart de température-40 ... 185 ° F-40 ... 85 °C
      Caractéristiques techniques
      Tension d'alimentation12 ... 30 VCC
      Temps de stabilisation (pour une plage de ± 2% de la pleine échelle)<15 s
      Isolation électrique (boîtier)> 100 MΩ
      Caractéristiques physiques
      Taille - hexagone7/8 po22,2 mm
      Taille - hauteur1,41 dans35,8 mm
      Dimensions3,8 onces108 grammes
      Filetage de montage-16 filetage interne
      Couple de montage3… 5 pi-lb4… 7 Nm
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Connexion électriquePrise 2 broches (MIL-C-5015)
      Emplacement de connexionLatéralement
      Affectation des bornes (broche A)Signal de sortie 4… 20 mA positif
      Affectation des bornes (broche B)Signal de sortie 4… 20 mA négatif
      Conseils
      [1]Facteur de conversion 1 in / sec = 0,0254 m / sec.
      [2]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
      [3]Le signal de sortie fluctue à des fréquences inférieures à 5 Hz.
      [4]Valeur typique
      [5]Détails : voirDéclaration de conformité PCB PS039etPS053
      fourniture incluse
      080A162Boulons de montage ¾-16 à 1/4 "-28-1
      ICS-4Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations-1
      (EX) Avec agrément ATEX
      Agrément pour atmosphères explosiblesDIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4
      Agrément pour atmosphères explosiblesEEx ia IIC T4, -40°C≤Ta≤80°C, II 1G
      Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G
      Agrément pour atmosphères explosiblesDIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4
      (RV) sortie de signal brut - 100 mV / g (± 20%)
      Connexion électrique3 broches MIL-C-5015
      Affectation des bornes (broche A)Signal de sortie 4… 20 mA positif
      Affectation des bornes (broche B)Signal de sortie 4… 20 mA négatif
      Affectation des bornes (broche C)Signal brut positif
      (M) Montage métrique
      fourniture incluse
      M080A163Boulon de fixation ¾-16 sur M6 x 1-1
