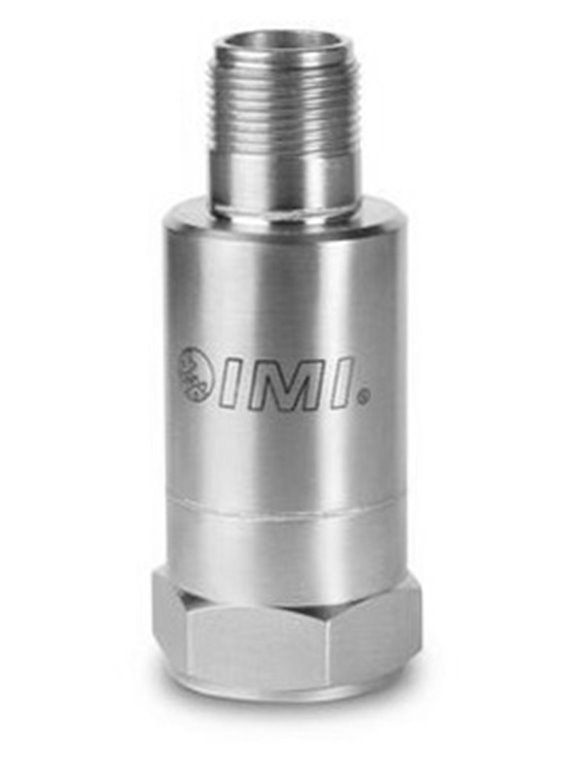

PCB- (M) 641B02
zoom_out_map

PCB- (M) 641B02

  • Transmetteur de vibrations avec sortie courant en conséquence
    la valeur efficace de la vitesse de vibration,
  • Plage de mesure 0 ... 50,8 mm / s RMS,
  • Plage de sortie 4 ... 20 mA,
  • Gamme de fréquence 10 ... 1 000 Hz,
  • Connecteur femelle 2 broches sur le dessus
  • "
    Donnee de base
    Plage de mesure0,0 ... 2 pouces / sRMS0,0 ... 50,8 mm/sRMS[1]
    Zone de sortie4… 20 mA
    Gamme de fréquence (± 10 %)600 ... 60 000 cpm10 ... 1 000 Hz[2] [3]
    Résolution large bande0,01 po/sRMS0,26 mm/sRMS[4]
    Erreur de linéarité± 1%
    Conditions d'utilisation
    Écart de température-40 ... 185 ° F-40 ... 85 °C
    Caractéristiques techniques
    Tension d'alimentation12 ... 30 VCC
    Temps de stabilisation (pour une plage de ± 2% de la pleine échelle)<15 s
    Isolation électrique (boîtier)> 100 MΩ
    Caractéristiques physiques
    Taille - hexagone1,0 dans25,4 mm
    Taille - hauteur2,6 pouces66 millimètres
    Dimensions4,7 onces131 grammes
    Filetage de montage1/4 "-28 UNFPas d'équivalent métrique
    Couple de montage3… 5 pi-lb4… 7 Nm
    Élément capteurCéramique
    Géométrie de l'élément capteurPrincipe de cisaillement
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise 2 broches (MIL-C-5015)
    Emplacement de connexionAu dessus
    Affectation des bornes (broche A)Signal de sortie 4… 20 mA positif
    Affectation des bornes (broche B)Signal de sortie 4… 20 mA négatif
    Conseils
    [1]Facteur de conversion 1 in / sec = 0,0254 m / sec.
    [2]Le signal de sortie fluctue à des fréquences inférieures à 5 Hz.
    [3]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
    [4]Typiquement
    [5]Détails : voirDéclaration de conformité PCB PS039etPS053
    fourniture incluse
    081A40Boulons de montage avec filetage 1/4 "-28-1
    ICS-4Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations-1
    (EX) Avec agrément ATEX
    Agrément pour atmosphères explosiblesDIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4
    Agrément pour atmosphères explosiblesEEx ia IIC T4, -40°C≤Ta≤80°C, II 1G
    Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G
    Agrément pour atmosphères explosiblesDIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4
    (RV) sortie de signal brut - 100 mV / g (± 20%)
    Connexion électrique3 broches MIL-C-5015
    Affectation des bornes (broche A)Signal de sortie 4… 20 mA positif
    Affectation des bornes (broche B)Signal de sortie 4… 20 mA négatif
    Affectation des bornes (broche C)Signal brut positif
    (M) Montage métrique
    fourniture incluse
    M081A61Boulon de montage métrique avec filetage M6-1
