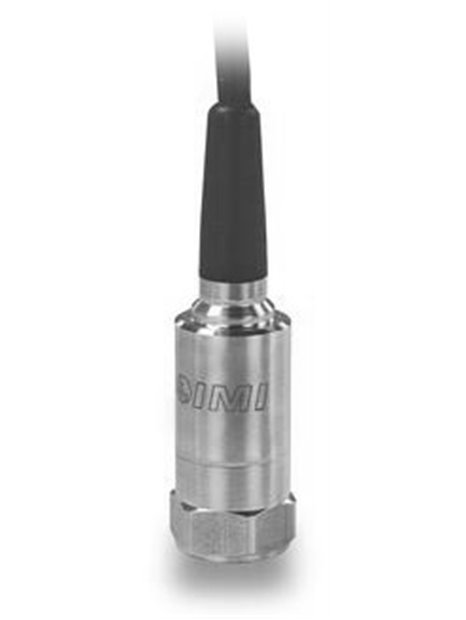

      PCB- (M) 640B11

      • Transmetteur de vibrations avec sortie courant en conséquence
        la valeur de crête de la vitesse de vibration,
      • Plage de mesure 0 ... 25,4 mm / s,
      • Plage de sortie 4 ... 20 mA,
      • Gamme de fréquence 3 ... 1 000 Hz,
      • Câble de connexion intégré, longueur 3 mètres,
        se terminant par une extrémité tronquée

      "

      PCB-(M)640B11

      Références spécifiques

      Téléchargement

      Téléchargement (38.83k)

      Téléchargement (732.67k)

      Téléchargement (80.71k)
      Donnee de base
      Plage de mesure0,0 ... 1 pouce / spaquet0,0 ... 25,4 mm/spaquet[1]
      Zone de sortie4… 20 mA
      Gamme de fréquence (± 10 %)180 ... 60 000 cpm3 ... 1 000 Hz[2] [3]
      Résolution large bande0,005 po/spaquet0,13 mm/spaquet[4]
      Erreur de linéarité± 1%
      Conditions d'utilisation
      Écart de température-40 ... 185 ° F-40 ... 85 °C
      Caractéristiques techniques
      Tension d'alimentation12 ... 30 VCC
      Temps de stabilisation (pour une plage de ± 2% de la pleine échelle)<15 s
      Isolation électrique (boîtier)> 100 000 000 Ω
      Caractéristiques physiques
      Taille - hexagone1,0 dans25,4 mm
      Taille - hauteur4,2 pouces107 mm
      Masse (sans câble)4,7 onces131 grammes
      Filetage de montage1/4 "-28 UNFPas d'équivalent métrique
      Couple de montage3… 5 pi-lb4… 7 Nm
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Connexion électriqueCâble intégré
      Sortie de câbleAu dessus
      Affectation des bornes (fil rouge)Signal de sortie 4… 20 mA positif
      Affectation des bornes (fil bleu)Signal de sortie 4… 20 mA négatif
      Longueur de câble10 pieds3,0 m
      Type de câblePolyuréthane
      Conseils
      [1]Facteur de conversion 1 in / sec = 0,0254 m / sec.
      [2]Le signal de sortie fluctue à des fréquences inférieures à 5 Hz.
      [3]1Hz = 60 cpm ("Cycles Per Minute": tours par minute).
      [4]Typiquement
      [5]Détails : voirDéclaration de conformité PCB PS039etPS053
      fourniture incluse
      081A40Boulons de montage avec filetage 1/4 "-28-1
      ICS-4Réponse en fréquence pour les transducteurs uniaxiaux de 0 cpm (0 Hz) à la fréquence supérieure de 10 % pour les transmetteurs de vibrations-1
      (EX) Avec agrément ATEX
      Agrément pour atmosphères explosiblesEEx ia IIC T4, -40°C≤Ta≤80°C, II 1G
      Agrément pour atmosphères explosiblesEEx nL IIC T4, -40 °C≤Ta≤80 °C, II 3G
      Agrément pour atmosphères explosiblesDIV I, CL I, II, III, GRPS AG, Exia, AExia, IIC T4
      Agrément pour atmosphères explosiblesDIV II, CL I, GRPS AD, ExnL, AExnA, IIC T4
      (RV) sortie de signal brut - 100 mV / g (± 20%)
      Connexion électriqueCâble intégré
      Affectation des bornes (fil rouge)Signal de sortie 4… 20 mA positif
      Affectation des bornes (fil noir)Signal de sortie 4… 20 mA négatif
      Affectation des bornes (fil blanc)Signal brut positif
      Affectation des bornes (fil vert)Signal brut négatif
      (M) Montage métrique
      fourniture incluse
      M081A61Boulon de montage métrique avec filetage M6-1
