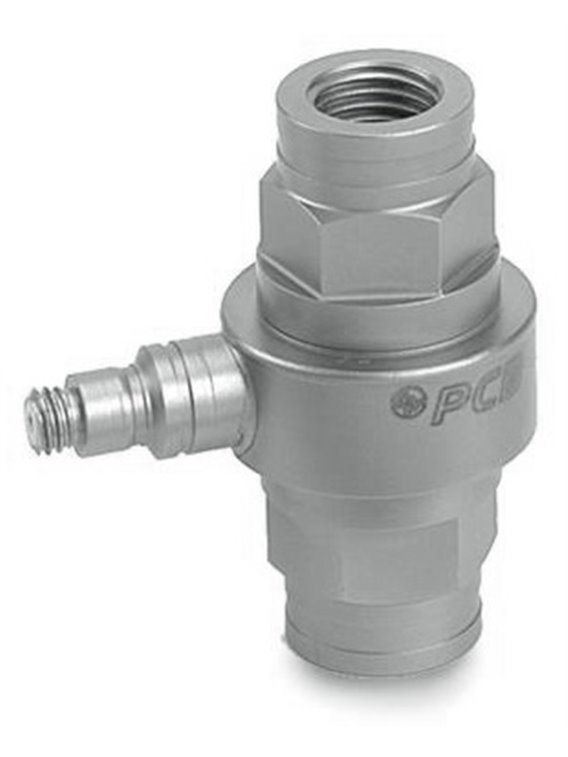

PCB- (M) 222B
zoom_out_map

PCB- (M) 222B

  • Elément de mesure de force ICP®,
  • Plage de mesure -11,1 ... 26,7 kN,
  • Sensibilité 202 mV/kN,
  • Gamme de fréquence 0,0003 ... 12 000 Hz,
  • Prise 10-32 sur le côté
  • Donnee de base
    Sensibilité (± 15%)0,90 mV / livre202,33 mV/kN
    Plage de mesure (force de pression)6 000 livres26,69 kN
    Plage de mesure (force de traction)2 500 livres11,12 kN
    Force statique maximale (force de compression)6 000 livres26,69 kN
    Force statique maximale (force de traction)2 800 livres12,46 kN
    Résolution large bande0,2 lbRMS0,8896 NRMS[1]
    Fréquence limite inférieure (-5%)0,0003 Hz[2]
    Fréquence limite supérieure12 000 Hz[4]
    Erreur de linéarité≤1% FS[3]
    Conditions d'utilisation
    Écart de température-65 ... 250 ° F-54… 121°C
    Coefficient de température de sensibilité0,03% / °F0,054% / °C
    Caractéristiques techniques
    Constante de temps de décharge (à température ambiante)≥2 000 s
    Tension d'alimentation20 ... 30 VCC
    Alimentation en courant constant2… 20 mA
    Impédance de sortie100 Ω
    Tension de polarisation8 ... 14 V.CC
    Caractéristiques physiques
    Raideur3 livres/µin0,53 kN/µm[1]
    Taille - diamètre0,870 dans22,1 mm
    Taille - hauteur1.620 dans41,51 mm
    Dimensions2 oz58 grammes
    Matériau du boîtieracier inoxydable
    scellerFermé hermétiquement
    Connexion électriquePrise coaxiale 10-32
    Emplacement de connexionLatéralement
    Filetage de montage3 / 8-24 femmes
    Conseils
    [1]Typiquement
    [2]Calculé sur la base de la constante de temps de décharge
    [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
    [4]Supposons que la valeur est déterminée sur la base de calculs de dynamique à l'état solide
    (M) Montage métrique
    (N) Polarité de sortie négative
    (W) Connexion par câble étanche
    Connexion électriqueConnexion de câble scellée
    Sortie de câbleLatéralement
    PCB-(M)222B
