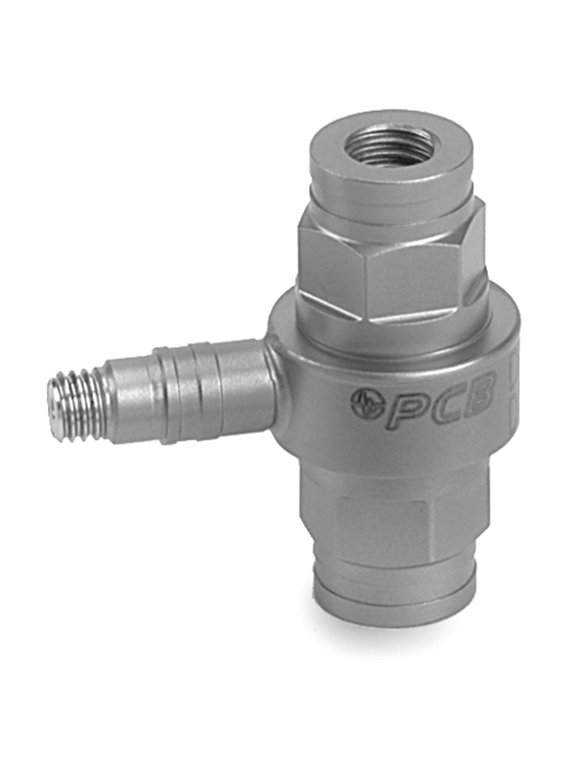

      PCB- (M) 221B01

    • Elément de mesure de force ICP®,
    • Plage de mesure 44,5 N,
    • Sensibilité 112 mV/N,
    • Gamme de fréquence 0,01 ... 15 000 Hz,
    • Prise 10-32 sur le côté
    • Donnee de base
      Sensibilité (± 15%)500 mV/lb112 404 mV/kN
      Plage de mesure (force de pression)10 livres0,04448 kN
      Plage de mesure (force de traction)10 livres0,04448 kN
      Force statique maximale (force de compression)60 livres0,2669 kN
      Force statique maximale (force de traction)60 livres0,2669 kN
      Résolution large bande0,0002 livreRMS0.0008896 NRMS[1]
      Fréquence limite inférieure (-5%)0,01 Hz[2]
      Fréquence limite supérieure15 000 Hz[4]
      Erreur de linéarité≤1% FS[3]
      Conditions d'utilisation
      Écart de température-65 ... 250 ° F-54… 121°C
      Coefficient de température de sensibilité0,03% / °F0,054% / °C
      Caractéristiques techniques
      Constante de temps de décharge (à température ambiante)50 s
      Tension d'alimentation20 ... 30 VCC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie100 Ω
      Tension de polarisation8 ... 14 V.CC
      Polarité de sortie (force de pression)positif
      Caractéristiques physiques
      Raideur2 livres/µin0,35 kN/µm[1]
      Taille - diamètre0,65 po16,51 mm
      Taille - hauteur1,25 po31,75 mm
      Dimensions1,1 once31 grammes
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Connexion électriquePrise coaxiale 10-32
      Emplacement de connexionLatéralement
      Filetage de montage1/4 "-28 filetage internePas d'équivalent
      Conseils
      [1]Typiquement
      [2]Calculé sur la base de la constante de temps de décharge
      [3]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [4]Supposons que la valeur est déterminée sur la base de calculs de dynamique à l'état solide
      [5]Détails : voir la déclaration de conformité PCB PS023
      (M) Montage métrique
      (N) Polarité de sortie négative
      (W) Connexion par câble étanche
      Connexion électriqueConnexion de câble scellée
      Sortie de câbleLatéralement
