PCB- (M) 261A13
    zoom_out_map

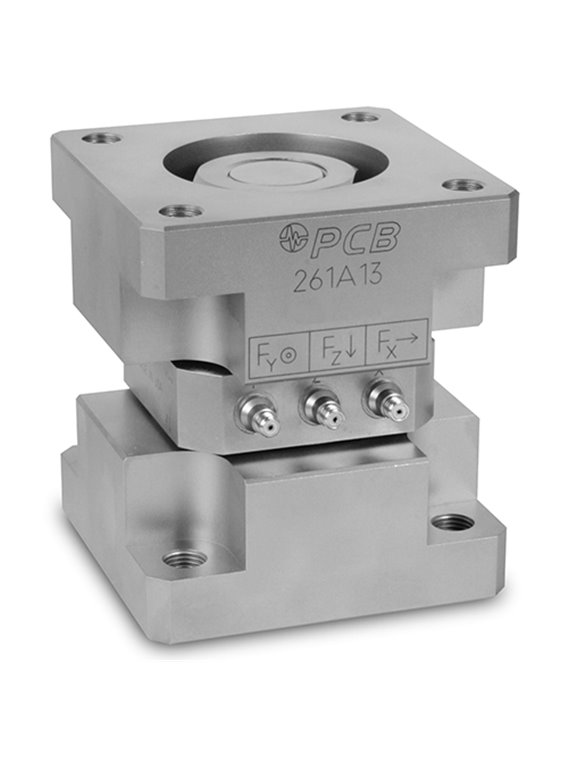

      PCB- (M) 261A13

    • Elément de mesure de force triaxiale avec sortie de charge,
    • Plage de mesure (axe Z) 44,5 kN,
    • Plage de mesure (axes X et Y) 17,7 kN,
    • Sensibilité (axe Z) 3,4 pC/N,
    • Sensibilité (axes X et Y) 7,2 pC / N,
    • Fréquence limite supérieure 10 000 Hz,
    • Trois prises de connexion 10-32 sur le côté
    • Donnee de base
      Sensibilité (axe Z) (± 15%)15 pC / livre3,37 pC/N[1]
      Sensibilité (axes X et Y) (± 15%)32 pC / livre7.19 pC / N[1]
      Plage de mesure (axe Z)10 000 livres44,48 kN
      Plage de mesure (axes X et Y)4 000 livres17,7 kN
      Force maximale (axe Z)11 000 livres48,93 kN
      Force maximale (axes X et Y)4 400 livres19,57 kN
      Moment maximal (axe Z)240 pi-lb325,4 Nm
      Moment maximal (axes X et Y)325 pi-lb440,7 Nm
      Fréquence limite supérieure10 000 Hz
      Erreur de linéarité≤1% FS[2]
      Diaphonie (entre les axes X et Y)± 3%
      Diaphonie (entre l'axe X/Y et l'axe Z)± 5%
      Conditions d'utilisation
      Écart de température-100 ... 350 ° F-73 ... 177°C
      Caractéristiques techniques
      Capacité (tous les axes)70 pF[3]
      Résistance d'isolement (tous les axes)≥1 000 000 MΩ
      Polarité de sortie (dans le sens des marquages)négatif
      Caractéristiques physiques
      Rigidité (axe Z)40 lb / µin7 kN/µm[3]
      Rigidité (axes X et Y)15 lb / µin2,6 kN/µm[3]
      Dimensions96,25 onces2 994 grammes
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Connexion électriqueTrois prises coaxiales 10-32
      Emplacement de connexionLatéralement
      Conseils
      [1]Lors de l'utilisation de la précharge recommandée. Les sensibilités peuvent varier de ± 5% en fonction de la précharge utilisée.
      [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [3]Typiquement
      (W) Connexion par câble étanche
      Sortie de câbleLatéralement
      (M) Montage métrique
      fourniture incluse
      M081A71Boulons de montage-1
      PCB-(M)261A13
