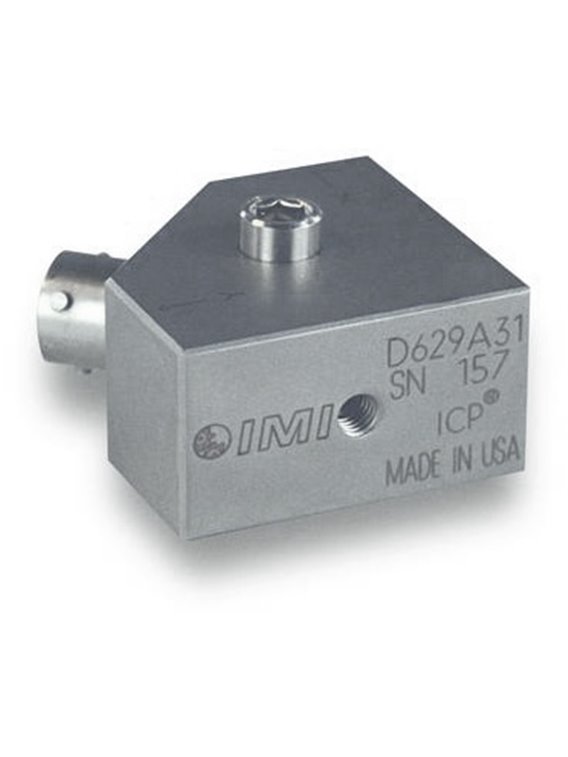

PCB- (M) 629A30
| Donnee de base | |||
| Sensibilité (± 5%) | 10 mV/g | 1 mV / (m / s²) | [6] |
| Plage de mesure | ± 500g | ± 4 905 m/s² | |
| Gamme de fréquence (± 5%) | 144… 120 000 cpm | 2,4 ... 2 000 Hz | [2] [3] |
| Gamme de fréquence (± 10 %) | 102 ... 300 000 cpm | 1,7… 5 000 Hz | |
| Gamme de fréquence (± 3 dB) | 48 ... 480 000 cpm | 0,8 ... 8 000 Hz | |
| Fréquence de résonnance | 1 200 kcpm | 20 000 Hz | [1] |
| Résolution large bande | 316 µg | 3 100 µm/s² | [1] |
| Erreur de linéarité | ± 1% | [4] | |
| Sensibilité à l'accélération latérale | 5% | ||
| Conditions d'utilisation | |||
| Limite de surcharge (choc) | 5 000 grammespaquet | 49 050 m/s²paquet | |
| Écart de température | -65 ... 250 ° F | -54… 121°C | |
| Caractéristiques techniques | |||
| Temps d'établissement (à la tension de polarisation ± 1%) | 3.0 s | ||
| Constante de temps de décharge | 0,2 s | ||
| Tension d'alimentation | 18 ... 28 V.CC | ||
| Alimentation en courant constant | 2… 20 mA | ||
| Impédance de sortie | <100 Ω | ||
| Tension de polarisation | 8… 12VCC | ||
| Bruit spectral (10 Hz) | 22,1 µg / Hz | 217 (µm / s²) / Hz | [1] |
| Bruit spectral (100 Hz) | 8,9 µg / Hz | 87,3 (µm / s²) / Hz | [1] |
| Bruit spectral (1 000 Hz) | 3,2 µg/√Hz | 31,4 (µm / s²) / Hz | [1] |
| Protection électrique | RFI / ESD | ||
| Isolation électrique (boîtier) | > 100 MΩ | ||
| Caractéristiques physiques | |||
| Taille - longueur | 1,5 pouces | 38,1 mm | |
| Taille - largeur | 1,5 pouces | 38,1 mm | |
| Taille - hauteur | 0,82 po | 20,8 mm | |
| Masse (sans câble) | 4,9 onces | 139 grammes | |
| Filetage de montage | 1/4 "-28 | Pas d'équivalent métrique | [5] |
| Couple de montage | 2… 5 pi-lb | 2,7 ... 6,8 Nm | |
| Élément capteur | Céramique | ||
| Géométrie de l'élément capteur | Principe de cisaillement | ||
| Matériau du boîtier | acier inoxydable | ||
| sceller | Fermé hermétiquement | ||
| Connexion électrique | Prise 4 broches (MIL-C-26482) | ||
| Emplacement de connexion | Latéralement | ||
| Affectation des bornes (broche A) | Axe X | ||
| Affectation des bornes (broche B) | axe Y | ||
| Affectation des bornes (broche C) | Axe z | ||
| Affectation des bornes (broche D) | Dimensions | ||
| Conseils | |||
| [1] | Typiquement | ||
| [2] | Tolérance de la fréquence limite supérieure : ± 10 % | ||
| [3] | 1Hz = 60 cpm ("Cycles Per Minute": tours par minute). | ||
| [4] | Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés | ||
| [5] | Peut également être monté avec une vis M6 | ||
| [6] | Facteur de conversion 1 g = 9,81 m / s² | ||
| [sept] | Détails : voir la déclaration de conformité PCB PS023 | ||
| fourniture incluse | |||
| 081A56 | Vis de fixation 1/4 "-28 x 0.75" | -1 | |
| ICS-5 | Réponse en fréquence pour les transducteurs triaxiaux de 10 Hz à la fréquence supérieure de 5% | -1 | |
| (M) Montage métrique | |||
| fourniture incluse | |||
| M081A59 | Vis de montage métrique | -1 |
PCB-(M)629A30
