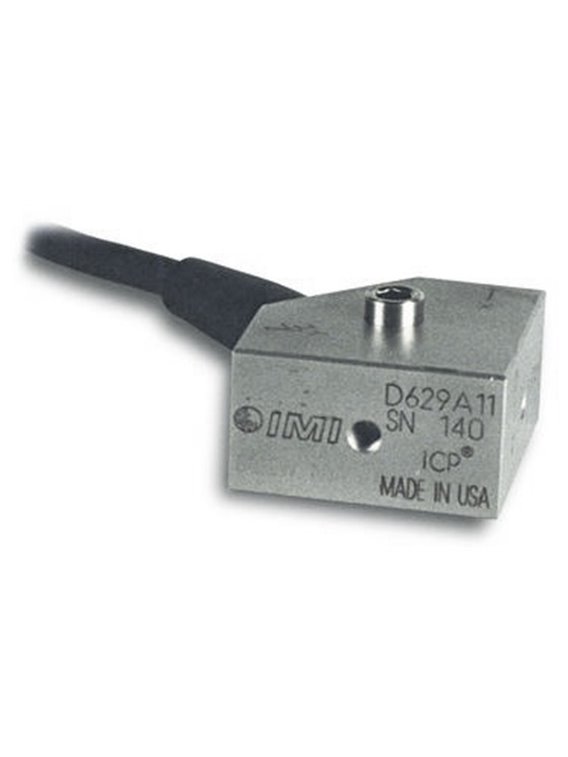

PCB- (M) 629A11
    zoom_out_map

      PCB- (M) 629A11

    • Capteur de vibrations industriel triaxial ICP®,
    • Avec trou traversant,
    • Plage de mesure 50 g,
    • Sensibilité 100 mV/g,
    • Gamme de fréquence 0,8 ... 8 000 Hz,
    • Étalonnage de la réponse en fréquence,
    • Câble de connexion intégré, longueur 3 mètres,
      se terminant par une extrémité tronquée
    • Donnee de base
      Sensibilité (± 5%)100 mV/g10,2 mV / (m / s²)
      Plage de mesure± 50g± 490 m/s²
      Gamme de fréquence (± 5%)144… 120 000 cpm2,4 ... 2 000 Hz[1]
      Gamme de fréquence (± 10 %)102 ... 300 000 cpm1,7… 5 000 Hz
      Gamme de fréquence (± 3 dB)48 ... 480 000 cpm0,8 ... 8 000 Hz
      Fréquence de résonnance1 200 kcpm20 000 Hz[5]
      Résolution large bande100 µg981 µm/s²[5]
      Erreur de linéarité± 1%[2]
      Sensibilité à l'accélération latérale5%
      Conditions d'utilisation
      Limite de surcharge (choc)5 000 grammespaquet49 050 m/s²paquet
      Écart de température-65 ... 250 ° F-54… 121°C
      classe de protectionIP68
      Caractéristiques techniques
      Temps d'établissement (à la tension de polarisation ± 1%)3.0 s
      Constante de temps de décharge0,2 s
      Tension d'alimentation18 ... 28 V.CC
      Alimentation en courant constant2… 20 mA
      Impédance de sortie<100 Ω
      Tension de polarisation8… 12VCC
      Bruit spectral (10 Hz)7,0 µg / Hz68,7 (µm / s²) / Hz[5]
      Bruit spectral (100 Hz)2,8 µg / Hz27,5 (µm / s²) / Hz[5]
      Bruit spectral (1 000 Hz)1,0 µg/√Hz9,8 (µm / s²) / Hz[5]
      Protection électriqueRFI / ESD
      Isolation électrique (boîtier)> 100 MΩ
      Caractéristiques physiques
      Taille - longueur1,5 pouces38,1 mm
      Taille - largeur1,5 pouces38,1 mm
      Taille - hauteur0,82 po20,8 mm
      Masse (sans câble)4,9 onces139 grammes
      Filetage de montage1/4 "-28[3]
      Couple de montage2… 5 pi-lb2,7 ... 6,8 Nm
      Élément capteurCéramique
      Géométrie de l'élément capteurPrincipe de cisaillement
      Matériau du boîtieracier inoxydable
      scellerFermé hermétiquement
      Connexion électriqueCâble intégré moulé
      Sortie de câbleLatéralement
      Affectation des bornes (fil rouge)Axe X
      Affectation des bornes (fil vert)axe Y
      Affectation des bornes (fil blanc)Axe z
      Affectation des bornes (fil noir)Dimensions
      Longueur de câble10 pieds3,0 m
      Type de câblePolyuréthane[4]
      Conseils
      [1]Tolérance de la fréquence limite supérieure : ± 10 %
      [2]Ligne de meilleur ajustement à base zéro, déterminée à l'aide de la méthode des moindres carrés
      [3]Peut également être monté avec une vis M6
      [4]Câble blindé à 4 fils avec fils torsadés
      [5]Typiquement
      [6]Détails : voir la déclaration de conformité PCB PS023
      fourniture incluse
      081A56Vis de fixation 1/4 "-28 x 0.75"-1
      ICS-5Réponse en fréquence pour les transducteurs triaxiaux de 10 Hz à la fréquence supérieure de 5%-1
      (M) Montage métrique
      (LB) Tension de polarisation faible
      Tension de polarisation6 ... 8 VCC
      Tension d'alimentation12 ... 18 VCC
      Plage de mesure± 35 grammes± 343 m/s²
      PCB-(M)629A11
